TXETADSANF-26.000000小尺寸的溫補晶體振蕩器廣泛用于高精密應用

來源：火運電子查看手機網址

掃一掃!

TXETADSANF-26.000000小尺寸的溫補晶體振蕩器廣泛用于高精密應用

掃一掃!

瀏覽：- 發布日期：2023-02-14 16:24:01【大中小】

分享到：

TXETADSANF-26.000000小尺寸的溫補晶體振蕩器廣泛用于高精密應用，要將剪切的正弦波形轉換為方形波形信號，如CMOS，輸入緩沖區是必要的。通常，TCXO的輸出進入的ic將在芯片內部集成輸入緩沖功能。有源振蕩器電路應該有射頻反饋電阻與逆變器并聯連接。如果IC內部沒有Rf電阻，則需要在輸入引腳和輸入引腳之間添加Rf電阻逆變器輸出引腳。外部Rf電阻值應在100K至10M歐姆之間。除7x5mm產品線外，需要在TCXO輸出引腳之間串聯一個1000pf電容器以及所有其他尺寸較小的TAITIEN tcxo的IC時鐘輸入引腳。

TXETADSANF-26.000000小尺寸的溫補晶體振蕩器廣泛用于高精密應用，如果集成電路沒有輸入緩沖功能，則采用74HC04等逆變器和Rf需要在TCXO溫補晶體振蕩器的輸出引腳和時鐘輸入引腳之間串聯一個電阻的集成電路，將剪切正弦波形轉換為方形波形外部Rf電阻值應，在100K至10M歐姆之間。除7x5mm產品線外，需要在兩種產品之間串聯放置一個1000pf電容器TCXO輸出引腳和所有其他小尺寸TAITIEN TCXO的IC時鐘輸入引腳.

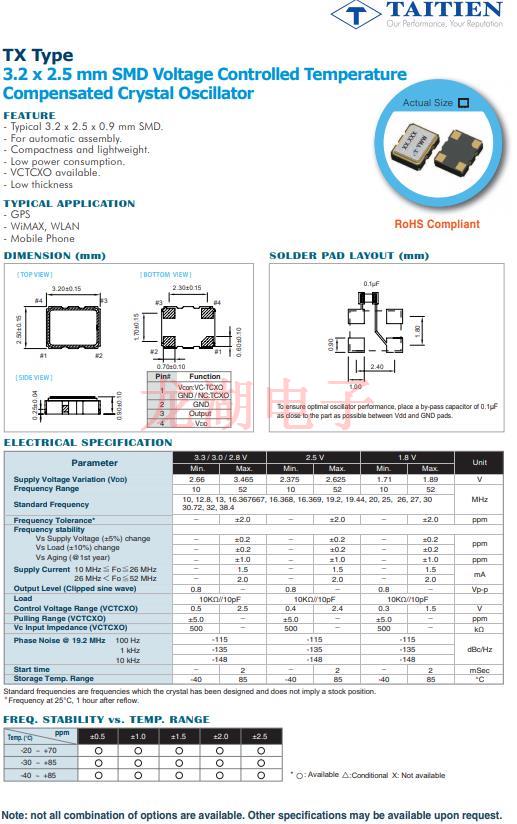

Manufacturer Part Number原廠代碼	Manufacturer品牌	Series型號	Type 類型	Frequency 頻率	Voltage - Supply電壓
TXETBLSANF-19.200000	Taitien	TX	TCXO	19.2MHz	2.8 V ~ 3.3 V
TXETBLSANF-19.200000	Taitien	TX	TCXO	19.2MHz	2.8 V ~ 3.3 V
TXETBLSANF-19.200000	Taitien	TX	TCXO	19.2MHz	2.8 V ~ 3.3 V
TXETCLSANF-40.000000	Taitien	TX	TCXO	40MHz	2.8 V ~ 3.3 V
TXETCLSANF-40.000000	Taitien	TX	TCXO	40MHz	2.8 V ~ 3.3 V
TXETCLSANF-40.000000	Taitien	TX	TCXO	40MHz	2.8 V ~ 3.3 V
VTEUALJANF-30.720000	Taitien	VT	VCXO	30.72MHz	3.3V
VTEUALJANF-30.720000	Taitien	VT	VCXO	30.72MHz	3.3V
VTEUALJANF-30.720000	Taitien	VT	VCXO	30.72MHz	3.3V
VTEUPCJANF-38.880000	Taitien	VT	VCXO	38.88MHz	3.3V
VTEUPCJANF-38.880000	Taitien	VT	VCXO	38.88MHz	3.3V
VTEUPCJANF-38.880000	Taitien	VT	VCXO	38.88MHz	3.3V
TXETADSANF-26.000000	Taitien	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TXETADSANF-26.000000	Taitien	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TXETADSANF-26.000000	Taitien	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TYETBCSANF-32.000000	Taitien	TY	TCXO	32MHz	2.8 V ~ 3.3 V
TYETBCSANF-32.000000	Taitien	TY	TCXO	32MHz	2.8 V ~ 3.3 V
TYETBCSANF-32.000000	Taitien	TY	TCXO	32MHz	2.8 V ~ 3.3 V
TXETALSANF-10.000000	Taitien	TX	TCXO	10MHz	2.8 V ~ 3.3 V
TXETALSANF-10.000000	Taitien	TX	TCXO	10MHz	2.8 V ~ 3.3 V
TXETALSANF-10.000000	Taitien	TX	TCXO	10MHz	2.8 V ~ 3.3 V
TYETBLSANF-38.400000	Taitien	TY	TCXO	38.4MHz	2.8 V ~ 3.3 V
TYETBLSANF-38.400000	Taitien	TY	TCXO	38.4MHz	2.8 V ~ 3.3 V
TYETBLSANF-38.400000	Taitien	TY	TCXO	38.4MHz	2.8 V ~ 3.3 V
TXETADSANF-16.369000	Taitien	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TXETADSANF-16.369000	Taitien	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TXETADSANF-16.369000	Taitien	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TXETALSANF-16.369000	Taitien	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TXETALSANF-16.369000	Taitien	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TXETALSANF-16.369000	Taitien	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TYEAPCSANF-16.367667	Taitien	TY	VCTCXO	16.367667MHz	2.8 V ~ 3.3 V
TYEAPCSANF-16.367667	Taitien	TY	VCTCXO	16.367667MHz	2.8 V ~ 3.3 V
TYEAPCSANF-16.367667	Taitien	TY	VCTCXO	16.367667MHz	2.8 V ~ 3.3 V
TYEAPCSANF-40.000000	Taitien	TY	VCTCXO	40MHz	2.8 V ~ 3.3 V
TYEAPCSANF-40.000000	Taitien	TY	VCTCXO	40MHz	2.8 V ~ 3.3 V
TYEAPCSANF-40.000000	Taitien	TY	VCTCXO	40MHz	2.8 V ~ 3.3 V
