用于 IoT 應用的 JAUCH晶體
IoT（物聯網）這個流行詞是每個人都在談論的話題。大趨勢是設備之間的無線通信。特別是在工業領域，公司正在關注機器和系統的聯網，產品和生產流程都從中受益。頻率控制組件在 IoT 應用程序的使用中起著重要作用。例如，組件必須滿足頻率精度和頻率穩定性方面的高要求。
每個人都在談論一個新的流行詞 – IoT。IoT 代表物聯網，表明屬于 IoT 世界的每個設備或應用程序都可以相互通信。

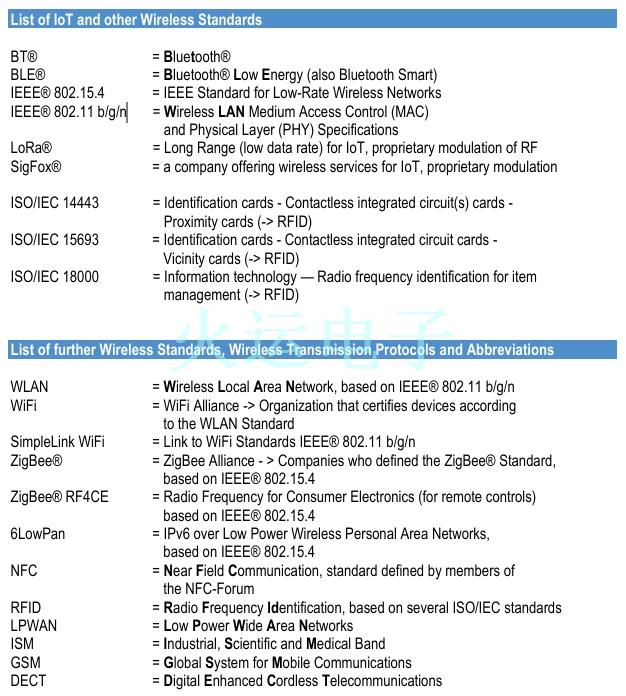

大多數這種 IoT 網絡通信是無線通信，但是有幾個相互競爭的標準不一定彼此兼容。

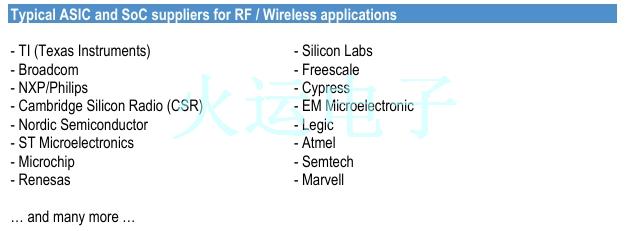

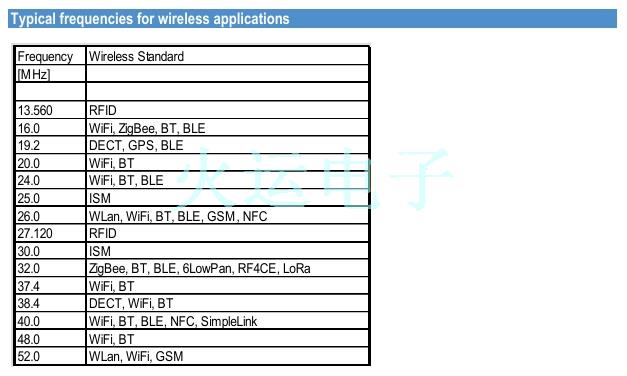

根據系統架構，ASIC（專用 IC）包含用于傳輸和接收無線分布式信息的射頻功能，甚至可以將 MCU 和射頻功能組合在一個封裝中。通常，這些 ASIC 稱為 RF-SoC，代表射頻片上系統。RF 函數需要 MHz 范圍內的參考時鐘，而 RF-SoC 可能還需要音叉晶振。此 TF 晶體可用于 SoC MCU 部分的待機或計時功能。根據支持的無線標準，通常下面列表中的一個頻率用作 ASIC 或 SoC 的 RF 部分的 MHz 參考時鐘。
無線應用中對石英晶體的要求
通常，RF（射頻）電路在預定義的窄頻帶中發射和接收無線電波。為避免與其他頻段產生任何干擾，并提高長距離傳輸的接收靈敏度，相對于指定的參考射頻頻率，總頻率精度可能被限制在幾十 ppm 的范圍內。
大多數射頻接收器或發射器通常使用頻率在 13.560MHz 至 52.0MHz 范圍內的 AT 切割晶體來產生參考頻率，用于產生數百 MHz 甚至 GHz 范圍內的射頻接收或傳輸頻率。
由于基于晶振的參考頻率 （以 ppm 為單位） 的精度轉換為 RF 范圍，因此對晶振生成的參考時鐘的頻率精度和穩定性提出了嚴格的要求。
因此，在客戶產品的預期使用壽命內，石英晶振的頻率容差、頻率穩定性和老化可能適用嚴格的規范。
此外，基于晶體的參考時鐘應沒有雜散頻率，這可能會導致在接近實際 RF 傳輸載波頻率的頻率上進行不需要的 RF 傳輸。
無線應用的總“ppm”預算
根據所使用的 RF/無線標準，不同的總“ppm”預算是有效的。一些射頻標準要求總“ppm”預算窄至 +/-20ppm，而在其他標準中 +/-40ppm 是可以接受的。
如何使用 Crystal 滿足 +/-20ppm 的“整體”要求
如果總 “ppm” 預算僅為 +/-20ppm，則意味著 MHz 參考時鐘的整體頻率穩定性，包括 +25°C 時的頻率容差、工作溫度范圍內的頻率穩定性、長期老化和負載電容容差引起的頻率牽引等所有貢獻，應保持在 +/-20ppm 以下，如果使用晶體，這不是一件容易的事。
一些 RF-ASIC 或 RF-SoC 可以通過每個模塊的頻率補償來補償 +25°C 的頻率容差和由于負載電容容差而導致的頻率牽引。
Jauch 集團是石英晶體、石英晶體振蕩器和電池技術的領先專家之一。我們成立于 1954 年，現在是頻率控制產品行業的領先公司之一，也是鋰離子和鋰聚合物電池未來市場公認的專家。
可以應用的頻率補償方法有兩種，一種是根據晶體頻率生成 RF 頻率的頻率合成器進行微調，另一種是通過 RF-ASIC 內部內置晶體負載電容器的負載電容調諧。如有疑問，RF-ASIC 數據表應包括 IC 供應商為其 RF-chip 推薦的頻率補償方法的信息。
