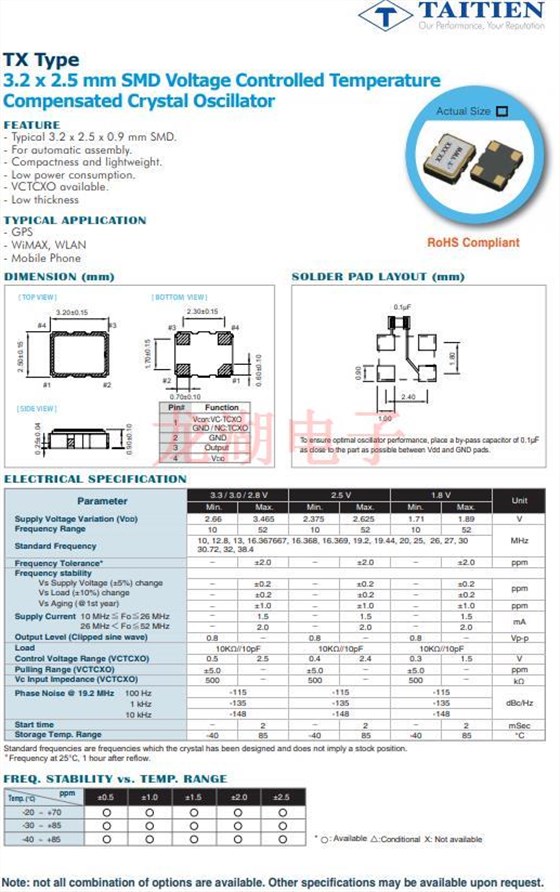

TXETADSANF-26.000000小尺寸的溫補晶體振蕩器廣泛用于高精密應用，要將剪切的正弦波形轉換為方形波形信號，如CMOS，輸入緩沖區是必要的。通常，TCXO的輸出進入的ic將在芯片內部集成輸入緩沖功能。有源振蕩器電路應該有射頻反饋電阻與逆變器并聯連接。如果IC內部沒有Rf電阻，則需要在輸入引腳和輸入引腳之間添加Rf電阻逆變器輸出引腳。外部Rf電阻值應在100K至10M歐姆之間。除7x5mm產品線外，需要在TCXO輸出引腳之間串聯一個1000pf電容器以及所有其他尺寸較小的TAITIEN tcxo的IC時鐘輸入引腳。

1/5
