在正常操作條件下，小體積有源振蕩器可能經受許多環境變化，例如溫度，濕度和大氣壓波動，以及系統級參數的變化，例如電源開關循環，電源電壓和調諧電壓不穩定性。為了確定老化性能，重要的是區分和隔離這些因素對振蕩器的頻率的影響。

所提供的數據顯而易見的是預熱，回掃和熱穩定性的影響。對它們進行了討論，以便將這些因素與老化過程區分開來，這種老化過程只能在跨越數年的大型數據集中實現。

4.1熱身

預熱是當石英晶體和元件由于施加功率而升高溫度時發生的頻率變化。雖然這在OCXO晶振中很明顯，但由于電路元件的散熱，它在TCXO晶振和VCXO晶振（壓控晶體振蕩器）中也存在較小的范圍。在最明顯的情況下，OCXO的預熱通常指定為幾分鐘。預熱時間是振蕩器的頻率達到指定頻率容差所需的時間，該頻率容限是在從向振蕩器供電的通常1小時的參考時間段內獲得的。但是，必須要理解的是，在規定的預熱時間之后，預熱不會停止，因此不能將其誤解為老化。實際上，由于預熱過程導致的頻率變化可能持續數周。

4.2回撤

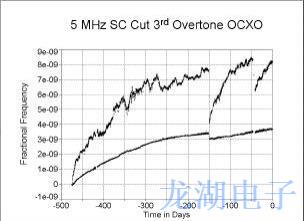

Retrace是通過關閉振蕩器然后在一段時間后重新開啟所觀察到的頻率變化。通過取穩定頻率之間的差值，然后是通常24小時的特定斷電時間段和在規定的恒定環境溫度下進行的通常1至2小時的通電時間段之后測量的頻率來測量?；貧w在圖1的圖表中描繪為-150天和-47天的停電持續約2至4小時的結果。

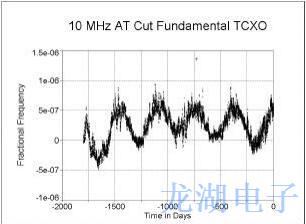

當在靜態條件（主要是溫度）下長時間操作時，石英晶體振蕩器部件傾向于將它們自身物理地“退火”到該操作狀態。當振蕩器斷電時，組件開始將其自身“退火”到新狀態的過程，其新程度取決于該新狀態下的時間段和兩者之間的溫差。當振蕩器再次通電時，組件在物理上切換回電源關閉之前的狀態。但是，它們可能達不到它們最初存在的確切狀態，導致回掃效應。由于組件中的物理變化導致其電特性的變化，這反過來將導致頻率變化。振蕩環路中的元件是回掃的主要因素，與預熱一樣，由于電源開啟和關閉狀態之間的溫差較大，OCXO晶振更容易回掃。在TCXO中，回掃通常被更大的溫度依賴性變化和更高的老化速率所掩蓋，如圖2所示。

根據振蕩器斷電的時間段和產品類型，貼片石英晶振可能需要幾個小時到幾個星期才能從斷電的效果中恢復并恢復到之前的老化速率。在其他情況下，對于相同的電源故障事件，振蕩器可能不會表現出回掃的影響。在分析該研究的數據時，注意到回掃偏移的幅度通常與該振蕩器的老化速率成比例。

4.3熱穩定性

在正常操作條件下，熱穩定性的影響可能會影響振蕩器的真實老化性能，尤其是在考慮季節性變化時。具有較低熱穩定性的石英晶體振蕩器（如TCXO和VCXO）比例的精密雙爐OCXO更容易誤解老化速率測量值。
