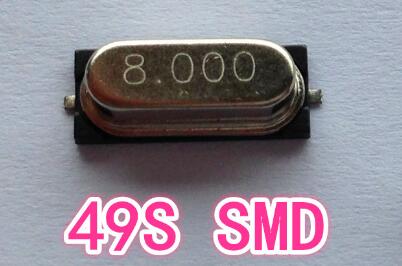

普通壓電無源石英晶體是一種無極性元件,晶體內部本身只有經過加工的單一石英晶片,英文單詞叫做（Quartz crystal）需要借助設計的電路才能產生振蕩信號,單晶振本身是無非發生振蕩的,插件的一般常規都是二個腳,當然也會有三個腳的,中間那個腳一般用來接地,當然隨著科技的發展,后來有了四個腳的普通貼片石英晶體諧振器,四個腳其實只要二個腳才是真正通電工作的,剩余兩個腳一個是懸空,一個是可以用來接地(可接可不接).無源晶振通常分為石英晶體和陶瓷晶振, 均有插件式以及貼片式,這在我們之前的文章中都有提到過的,詳情可以登入火運官網查詢了解.
有源石英晶體振蕩器是最少擁有4個腳的產品,四個腳的用途是：一腳懸空,二腳接地,三腳接輸出,四腳接電壓,電壓也有分為以下幾種,1.8V-2.5V-3V-3.3V-3.8V-5V等電壓,振蕩器內部本身除了有加工過的壓電石英晶片外,還有有源振蕩器IC,以及電阻兩顆,電容兩顆,有些會有一顆三級穩壓管等原件,插件的外觀體積比較大,但是隨著現在的科技發展,有源晶振體積也從最初的超大體積20mmX11mm,7mmX5mm到現在的2.5mmX2.0mm,2.0X1.6mm的小尺寸,有源晶振的英文單詞簡稱為（Quartz crystal oscillator）.常用封裝有: 7050晶振,6053晶振,5032晶振,3225晶振,2520晶振,2016晶振,1612晶振等.
晶體與晶振我們都稱為晶振（crystal）,石英晶體是由結晶物質構成的、其內部的構造質點（如原子、分子）呈平移周期性規律排列的固體.晶振全稱是石英晶體振蕩器,是一種高精度和高穩定度的振蕩器.晶體則是不帶電壓的無源晶振,信號電平是可變的,也就是說是根據起振電路來決定的,同樣的晶振可以適用于多種電壓,可用于多種不同時鐘信號電壓要求,而且價格通常也較低,因此對于一般的應用如果條件許可建議用晶體,這尤其適合于產品線豐富批量大的生產者.但是相對晶振而言精度低,信號質量較差,火運電子簡單的跟大家介紹下無源晶體和有源晶振的本質區分.
有源晶振--有源晶振相較于無源晶振是不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單（主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可）,不需要復雜的配置電路.有源晶振通常的用法：一腳懸空,二腳接地,三腳接輸出,四腳接電壓.相對于無源晶體,有源石英晶體振蕩器的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較差,而且價格高.對于時序要求敏感的應用,個人認為還是有源的晶振好,因為可以選用比較精密的晶振,甚至是高檔的溫度補償晶振.有些DSP內部沒有起振電路,只能使用有源的晶振,如TI 的6000系列等.有源晶振相比于無源晶體通常體積較大,但現在許多有源晶振是表貼的,體積和晶體相當,有的甚至比許多晶體還要小.總體來說晶振的穩定度等方面好于晶體,尤其是精密測量等領域,絕大多數用的都是高檔的貼片晶振,這樣就可以把各種補償技術集成在一起,減少了設計的復雜性.
無源晶體--無源晶體需要用DSP片內的振蕩器,在datasheet上有建議的連接方法.無源晶體沒有電壓的問題,信號電平是可變的,也就是說是根據起振電路來決定的,同樣的石英晶振晶體可以適用于多種電壓,可用于多種不同時鐘信號電壓要求的DSP,而且價格通常也較低,因此對于一般的應用如果條件許可建議用晶體,這尤其適合于產品線豐富批量大的生產者.無源晶體相對于晶振而言其缺陷是信號質量較差,通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等）,更換不同頻率的晶體時周邊配置電路需要做相應的調整.建議采用精度較高的石英晶體,盡可能不要采用精度低的陶瓷晶振.
有源晶振也稱之為石英晶體振蕩器,是由品質因素極高的石英晶體振子（即諧振器和振蕩電路組成.晶體的品質、切割取向、晶體振子的結構及電路形式等,共同決定振蕩器的性能.石英晶體振蕩器分為：普通石英晶體振蕩（SPXO）,電壓控制式晶體振蕩器（VCXO壓控晶振）,溫度補償式晶體振蕩（TCXO溫補晶振）,壓控溫補式晶體振蕩器（VC-TCXO壓控溫補晶振）,恒溫控制式晶體振蕩（OCXO恒溫晶振）.火運電子供應晶振,石英晶振,貼片晶振,石英晶體振蕩器,有源晶振,同時代理臺灣,日本,歐美進口晶振,CTS晶振,泰藝晶振,TXC晶振,KDS晶振,精工晶振,NDK貼片晶振,京瓷晶振,愛普生晶振,微晶晶振,鴻星晶振,IDT晶振等國際知名晶振品牌.
