低相位抖動OSC差分輸出的NDK晶振

  隨著現在時代進步，高速移動通信領域，SONET/SDH，10Gbit/Ethernet，和串行通信（例如：SATA和PCI-Express）的需求日益增加，對于通信行業的基礎硬件就有了更高的要求。那么什么樣的頻率控制產品才能滿足現在的需求呢？作為晶振行業的專業人士應該都知道低抖動時鐘，可提高快速，高容量電信的性能。

  為了滿足這些需求，NDKcrystal開發了一種高頻（100至170MHz）基本晶體振蕩器基于其自身成熟的光刻技術以及LVDS差分輸出晶體振蕩器，相位抖動為57fs*1（典型值）。NDK的全稱是Nihon Dempa Kogyo，中文名叫日本電波工業株式會社，作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。

  這款采用新設計的低噪聲LV-PECL差分振蕩器IC，樓層噪聲為-162dBc/Hz?；谶@項技術，我們計劃通過采用PECL和HCSL來擴大產品陣容差分輸出類型。*1：振蕩頻率：156.25MHz，電源電壓3.3V，12kHz至20MH。

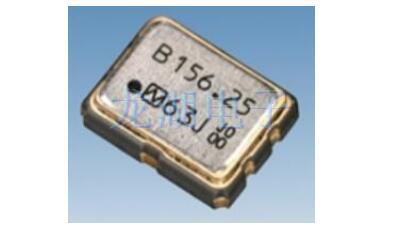

NDK晶振尺寸3225的差分輸出晶體振蕩器產品參數

  尺寸3.2×2.5×最大1.0毫米

  標稱頻率范圍100至170MHz

  輸出類型LVDS

  工作溫度范圍-40至+85°C

  總頻率容差最大值±50×10-6

  電源電壓[VCC]+3.3V.

  相位抖動（12kHz至20MHz）典型值。57fs（156.25MHz）

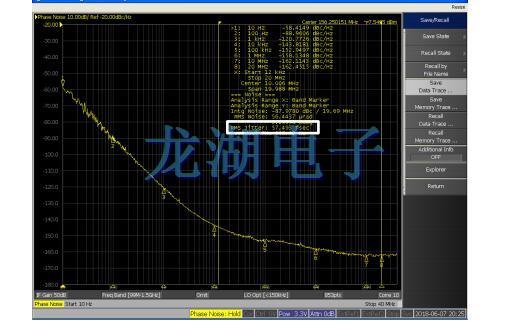

NDK晶振樣品相位噪聲特性

  條件：標稱頻率156.25MHz，LVDS輸出，電源電壓[VCC]+3.3V，溫度+25°C

NDK晶振經歷的這么久的發展，產品線非常的豐富，旗下?lián)碛形宕螽a(chǎn)品群：

① 產業用高附加價值產品
  開發小型?高精度的OCXO(恒溫晶體振蕩器)、高頻振蕩器、超低相位噪聲振蕩器等的產業用高附加價值產品并擴大其銷售.
② 車載用高信賴產品
  在ADAS(先進駕駛輔助系統)所使用的車載相機和倒車?yán)走_(dá)、遠程信息處理等用途,晶體元器件的需求也呈現增加的趨勢.因此,我們會開發TCXO晶振(溫度補償晶體振蕩器)、ICXO(鐘用晶體振蕩器)、SAW器件等的車載用高信賴性產品并擴大其銷售.
③ SAW器件
  為對應通信方式的多樣化和新的頻率使用,SAW (彈性表面波) 器件的需求也呈擴大的趨勢.在SAW器件在移動體通信市場的正式量產展開的同時,我們會活用以往在車載市場和客戶間建立起來的信賴關系和經驗,讓這個產品也進入車載市場.
④ 一般量產品
  面向移動體通信市場,我們會進行TCXO晶振的增產和擴大銷售;面向AV/OA市場,我們會開發具有價格競爭力的新產品作為針對IoT(物聯網市場)的標準品并擴大其銷售.
⑤ 感應器器件
  基于醫療,看護,護理的需求的增大,我們會進行攜帶型簡易超聲波感應器的開發和擴大銷售.還有以食品檢查為中心的QCM感應器的擴大銷售也會進行.
