低相位抖動OSC差分輸出的NDK晶振

隨著現在時代進步，高速移動通信領域，SONET / SDH，10 Gbit / Ethernet，和串行通信（例如：SATA和PCI-Express）的需求日益增加，對于通信行業的基礎硬件就有了更高的要求。那么什么樣的頻率控制產品才能滿足現在的需求呢？作為晶振行業的專業人士應該都知道低抖動時鐘，可提高快速，高容量電信的性能。

為了滿足這些需求，NDK晶振開發了一種高頻（100至170 MHz）基本晶體振蕩器基于其自身成熟的光刻技術以及LVDS差分輸出晶體振蕩器，相位抖動為57 fs * 1（典型值）。NDK的全稱是Nihon Dempa Kogyo，中文名叫日本電波工業株式會社，作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。

這款采用新設計的低噪聲差分振蕩器IC，樓層噪聲為-162 dBc / Hz?；谶@項技術，我們計劃通過采用PECL和HCSL來擴大產品陣容差分輸出類型。* 1：振蕩頻率：156.25 MHz，電源電壓3.3 V，12 kHz至20 MH。

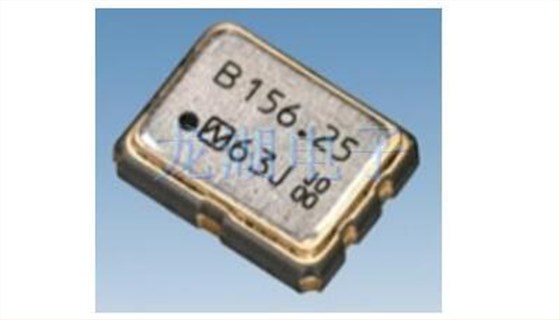

NDK晶振尺寸3225的差分輸出晶體振蕩器產品參數

尺寸3.2×2.5×最大1.0毫米

標稱頻率范圍100至170 MHz

輸出類型LVDS

工作溫度范圍-40至+ 85°C

總頻率容差最大值±50×10-6

電源電壓[VCC] +3.3 V.

相位抖動（12 kHz至20 MHz）典型值。 57 fs（156.25 MHz）

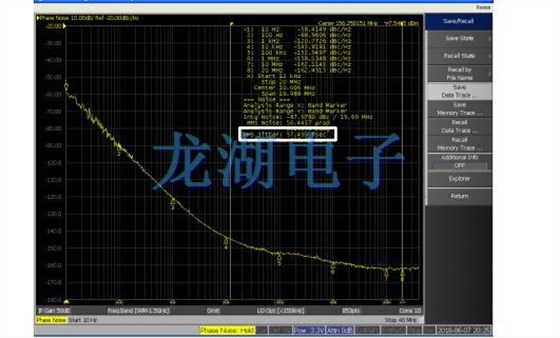

NDK晶振樣品相位噪聲特性

條件：標稱頻率156.25 MHz，LVDS輸出，電源電壓[VCC] +3.3 V，溫度+ 25°C
