6G模塊最常用的京瓷無源晶體編碼曝光CX2016DB26000D0FLJCC，京瓷晶振公司是世界級頂尖的供應商，致力于走在技術的最前沿，秉持著創新的設計理念，專業化精神，用心打磨每一款產品，使得其贏得廣大用戶的稱贊，同時專注針對目前的市場開發具有成本效益的石英晶體諧振器編碼CX2016DB26000D0FLJCC，型號CX2016DB，尺寸為2016mm.頻率為26MHZ，產品特征：普通民用設備用石英振子，小型、薄型（2.0×1.6×0.40mm），陶瓷封裝，支持回流，用途：數字家電，普通民用設備，6G模塊應用，小型設備等領域。

無論是醫療技術、電信還是消費電子產品，石英晶體已經成為所有行業的精確頻率發生器。當通電時，薄石英盤以穩定的速率振蕩，從而決定應用的心跳。雖然這聽起來很簡單，但事情相當復雜，因?yàn)槭⑴骷⒉煌耆嗤?/span>

石英坯件不僅厚度不同而且在溫度系數和振動特性方面也是如此。例如，如果周圍溫度輕微變化，石英產生的頻率的穩定性會受到負面影響。溫度變化越大，與期望頻率的偏差越大。

AT Cut定義振動類型和溫度系數

石英的溫度系數和振蕩類型這兩個特性在生產過程中會受到特別的影響。決定性因素是石英盤從晶體中取出的切割角度。石英晶振晶體是根據數學計算切割的，任何變化都會對零件的質量造成嚴重影響。

最常見的角切之一是AT切，用于所有京瓷水晶的生產。這種切割與石英晶體的Z軸成35度角，是最常選擇的切割角度之一。以這種方式生產的石英坯料具有良好的溫度系數。在-40至85攝氏度的溫度范圍內，由于AT cut，可以產生偏差僅為+/- 15 ppm (ppm=百萬分之一)的精確頻率。用于具有附加溫度補償?shù)恼袷幤?TCXO)，這些AT-blanks保證了高達+/-0.5 ppm的更高頻率穩定性。

石英的枕頭形狀

用AT切割生產的所有石英晶體都是厚度剪切振蕩器，這對于進一步加工是一個很大的優勢。石英晶體是SMD無源晶體元件，沒有外部電壓，它們完全沒有用。精細的電極必須附著在石英上，以激勵石英并使其振蕩。

然而，這些電極的附著被證明是一個巨大的挑戰，這取決于振蕩的類型。理想情況下，電極應該附著在石英上的一個點上，在這個點上，即使在有電壓的情況下，石英的變形也是最小的。使用厚度剪切振子比使用開頭提到的彎曲或縱向振子要容易得多。

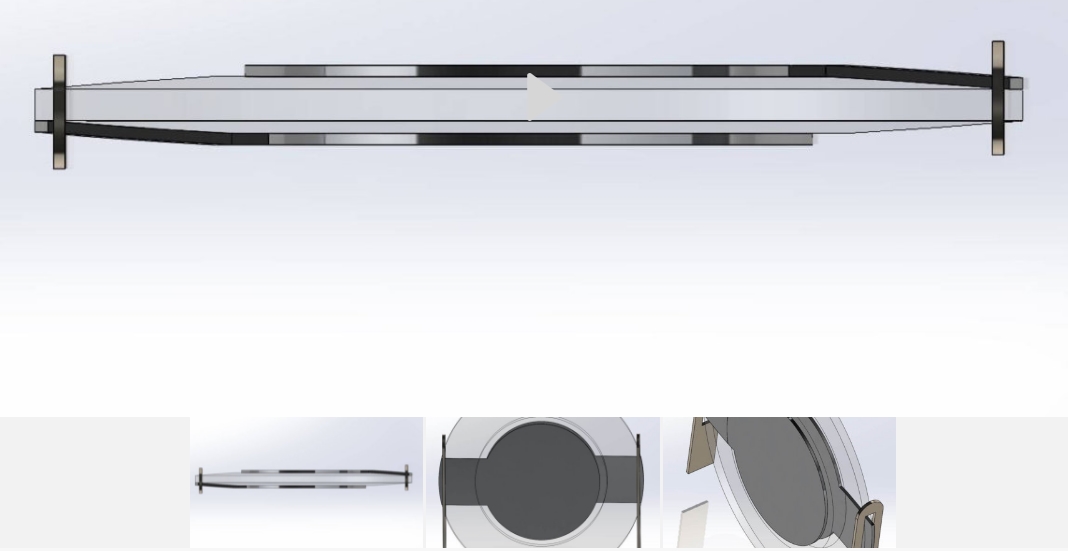

然而，石英的進一步加工步驟也是必要的。在一臺特殊的研磨機中，坯料被研磨成墊子的形狀——中間稍厚，向外逐漸變細。石英支架連接到錐形端。以這種方式固定，薄金屬電極最終被蒸發到坯件的較厚的中間部分上。

因此，AT切割在石英生產中具有雙重功能。首先，它確保在-40到85攝氏度的溫度范圍內的高頻率穩定性，其次，它將坯料的形狀定義為厚度剪切振蕩器。
