6G室外基站專用的艾博康OSC晶振AX3DAF1-114.0000

來源：火運電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-06-27 15:55:37【大中小】

分享到：

6G室外基站專用的艾博康OSC晶振AX3DAF1-114.0000，伴隨著電子產業的迅猛發展，市場對系統時鐘抖動要求愈加嚴格。大多數應用要求在156.25MHz載波的12kHz至20MHz帶寬上，最大的RMS抖動上限為200fs。鑒于市場對超低RMS抖動時鐘解決方案的需求不斷增長，Abracon公司始終致力于提高解決方案的性能特點，同時減小器件封裝尺寸。并開發XO時鐘晶體振蕩器編碼AX3DAF1-114.0000，型號 AX3，頻率為114MHZ，采用行業標準3.2x 2.5x 1.0mm毫米封裝，極低的均方根抖動:典型值小于80fs(156.25MHz時最大值為150fs)，可用的行業標準頻率介于，100MHz和212.5MHz 同類產品中功耗最低(典型LVDS為16mA)，156.25兆赫) 在工業工作溫度(-40至+85°C)范圍內的穩定性為25ppm 3.3V、2.5V、1.8V電源電壓選項，LVPECL、LVDS、HCSL差分輸出，產品主要應用范圍：串行總線，10G/40G/100G光以太網，網絡和溝通，射頻系統、基站(BTS)，數據中心，測試與測量等領域。

Abracon設計156.25MHz時鐘振蕩器有四種基本方法：

A. 使用反臺石英片作為諧振器組件的石英晶振

B.使用三次泛音石英片作為諧振器組件的石英晶振

C. 將低于50MHz的三次泛音/基音模式石英片，或是低于50MHz的溫補晶振，與整數或分數模式鎖相環（PLL）IC配合 D. 低于50MHz的MEMS諧振器與整數或分數模式鎖相環（PLL）IC配合

方案A既不能提供最佳的RMS抖動性能，也不能提供成本最低的解決方案。MEMS諧振器方案（方案D）則不能滿足最大200fs RMS抖動的主要性能標準。方案B利用優化設計的三次泛音石英片，同時考慮到電極的幾何形狀和切割角優化，從而在成本、性能和尺寸方面實現了最佳融合。 Abracon的AK2、AX3、AK5和AK7ClearClockTM有源晶振（XO）解決方案采用三次泛音、高Q石英片設計以及特定切割角度，可在-40°C到+85°C的溫度范圍內滿足嚴格的頻率穩定性要求，提供出色的RMS抖動性能，大大超過系統級要求。

Manufacturer Part Number	Manufacturer品牌	Series	Type 類型	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度
ASTMHTV-19.200MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	19.2MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-19.200MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	19.2MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-20.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	20MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-20.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	20MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-24.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	24MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-24.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	24MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-24.576MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	24.576MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-24.576MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	24.576MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-25.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-25.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-27.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	27MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-27.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	27MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-32.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	32MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-32.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	32MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-48.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	48MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-48.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	48MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-50.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	50MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-50.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	50MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-66.666MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	66.666MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-66.666MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	66.666MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-80.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	80MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-80.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	80MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-100.000MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	100MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-100.000MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	100MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-106.250MHZ-ZC-E	Abracon晶振	ASTMHT	MEMS (Silicon)	106.25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-106.250MHZ-ZC-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	106.25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-8.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	8MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-8.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	8MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-10.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	10MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-10.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	10MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-12.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	12MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-12.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	12MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-12.288MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	12.288MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-12.288MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	12.288MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-13.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	13MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-13.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	13MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-14.7456MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	14.7456MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-14.7456MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	14.7456MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-16.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	16MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-16.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	16MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-19.200MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	19.2MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-19.200MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	19.2MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-20.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	20MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-20.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	20MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-24.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	24MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-24.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	24MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-24.576MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	24.576MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-24.576MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	24.576MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-25.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-25.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-27.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	27MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-27.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	27MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-32.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	32MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-32.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	32MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-48.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	48MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-48.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	48MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-50.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	50MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-50.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	50MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-66.666MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	66.666MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-66.666MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	66.666MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-80.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	80MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-80.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	80MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-100.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	100MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-100.000MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	100MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-106.250MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	106.25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTFL-106.250MHZ-ZK-E-T	Abracon晶振	ASTMHT	MEMS (Silicon)	106.25MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C
ASTMHTV-8.000MHZ-ZK-E	Abracon晶振	ASTMHT	MEMS (Silicon)	8MHz	2.25 V ~ 3.63 V	-55°C ~ 125°C

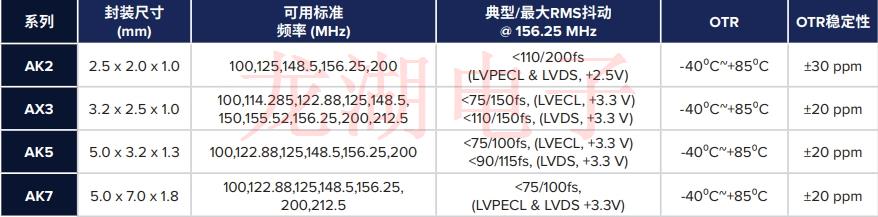

此外，Abracon研究、分析、設計和生產了ASGTX5系列溫補晶振（TCXO）器件，利用方案C來滿足Stratum-IV架構中溫度穩定度和長時穩定度要求。三次泛音ClearClockTM有源晶振（XO）系列 ClearClockTM有源晶振系列特別適用于光收發模塊和數據中心架構，這些應用主要采用具有出色的相位噪聲和RMS抖動性能的156.25MHz本地晶振，可做為10G、40G、100G和即將推出的400G系統的系統時鐘。 Abracon最近推出了ClearClockTM 有源振蕩器AK2系列，采用微型陶瓷封裝，尺寸僅為2.5x2.0x1.0mm。隨著 AK2加入ClearClockTM系列，Abracon現提供全套抖動性能卓越的石英晶振解決方案，封裝尺寸分別為業界標準5.0x7.0、5.0x3.2、3.0x2.5和2.5x2.0mm。詳情請見表1。

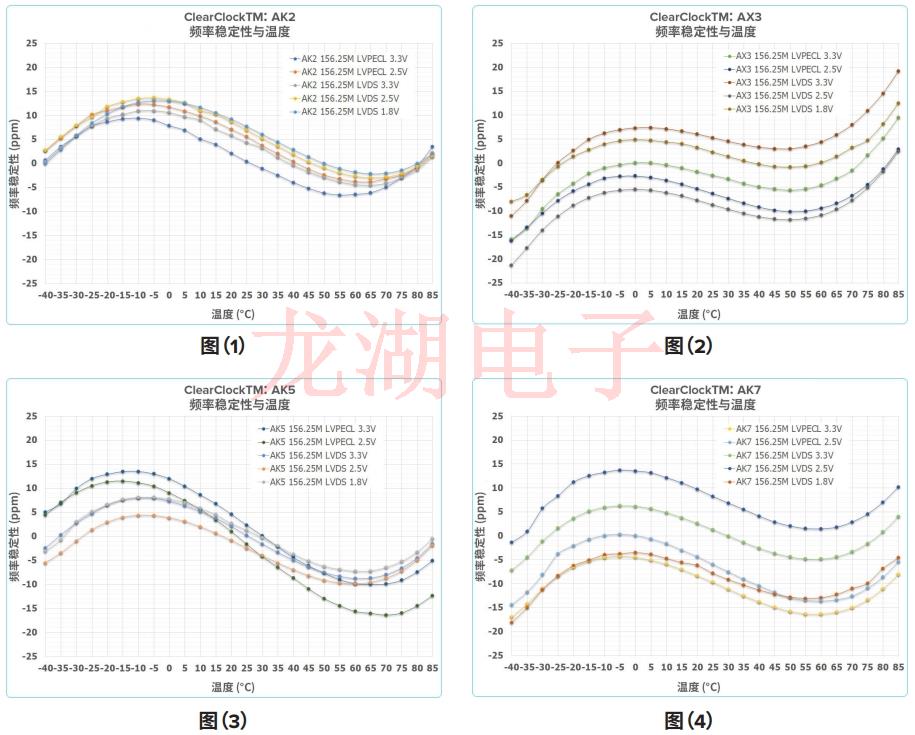

該三次泛音ClearClockTM解決方案采用特定切割角度設計，可在-40?C到+85?C的溫度范圍內滿足嚴格的頻率穩定性要求。下圖1-4概述了AK2、AX3、AK5和AK7器件在156.25MHz諧振頻率下的溫度穩度性能。6G室外基站專用的艾博康OSC晶振AX3DAF1-114.0000.

ClearClockTM系列的關鍵性能優勢在于單邊帶相位噪聲特性和相關的RMS抖動。圖5展示了AK2 (2.5 x 2.0 x 1.0 mm) 器件在所有可用電平 (Vdd) 下采用LVPECL和LVDS輸出格式時的典型相位噪聲性能。

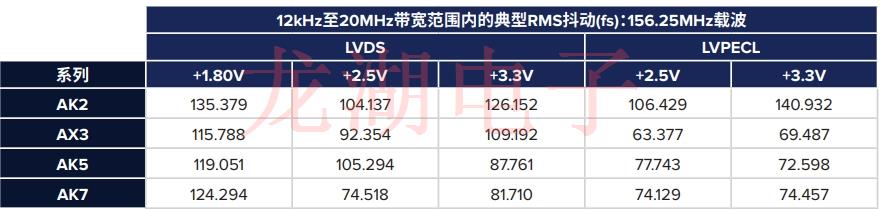

表2總結了ClearClockTM系列四個主要OSC晶振產品在載波為156.25MHz時的典型RMS抖動性能。如下數據所示，該系列器件經過優化設計，可滿足當今光收發模塊、數據中心、儀器儀表應用和其他要求數據速率為 10G、40G、100G、200G和400Gbps的精密垂直應用的嚴格RMS抖動要求。

AK2、AX3、AK5和AK7解決方案具有出色的RMS抖動性能，遠低于200fs的典型系統級最大要求。對于要求保證最大RMS抖動性能為100fS的系統，AK5和AK7解決方案在工作電壓為3.3v時，不管是采用 LVDS還是LVPECL輸出格式，均可滿足這一要求。
