美國伊利諾斯州萊爾市-CTS公司宣布推出兩款新型時鐘振蕩器系列,專為需要寬工作溫度范圍的汽車,工業和商業軍事/航空航天應用而設計.CA系列設備采用TS16949認證生產線生產,符合AEC-Q200標準,符合PPAP標準,可在-40°C至+125°C的標準汽車溫度范圍內運行.CHT系列產品與CA系列具有相同的設計矩陣,適用于工業和商業軍事/航空航天應用,工作溫度范圍要求為-55°C至+125°C.

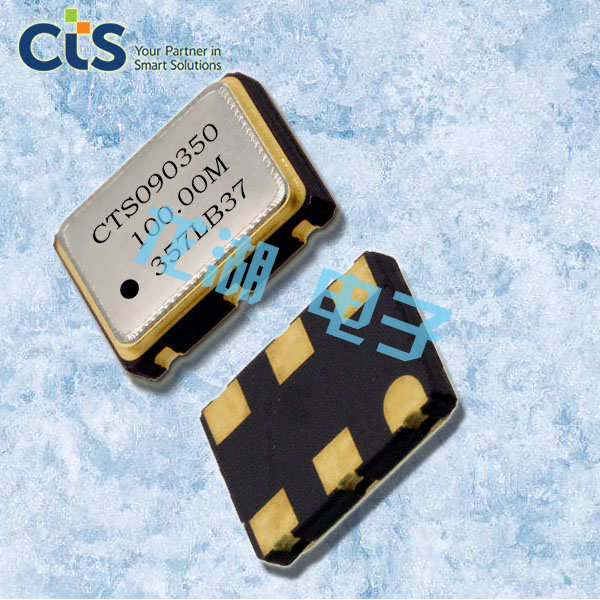

新產品系列提供一系列緊湊型密封陶瓷SMD晶振封裝尺寸.系列中的每個型號都提供CMOS輸出,15pf負載驅動能力,典型的5ns上升和下降時間以及標準引腳1輸出啟用/禁用功能.頻率穩定性在-40°C/+85°C范圍內低至±25ppm,對于CA系列在-55°C/+105°C時為±100ppm,對于-55°C/+125°C時為±100ppmCHT系列.
新系列汽車級時鐘振蕩器加入了CTS現有的汽車級石英晶振產品陣容.新的家庭平臺也適用于支持廣泛的細分市場;涵蓋電信基礎設施,網絡,服務器應用,測試和測量,醫療診斷設備等等;通過為無風扇應用提供出色的相位抖動性能和擴展的溫度范圍.
標準產品功能,通用市場應用和新的系列平臺總結如下.請參閱我們網站上的個人數據表以查看更多性能特征.
產品功能
• TS16949認證
• AEC-Q200合格
• 符合PPAP
• HCMOS輸出
• 基本或第三層泛音水晶
• 低相位抖動性能
• +1.8V,+2.5V或+3.3V操作
• 輸出啟用標準
• 卷帶包裝
• 小型陶瓷表面貼片晶振裝封裝
• -2.0mmx1.6mm-2.5mmx2.0mm-3.2mmx2.5mm
-5.0mmx3.2mm-7.0mmx5.0mm
• 可用的共同頻率[模型相關]
-12.00MHz
-27.00MHz -20.00MHz
-40.00MHz -24.00MHz-48.00MHz -25.00MHz
-50.00MHz -26.00MHz
-125.00MHz
產品摘要
|
選擇指南 |
|
|
|
|
|
||
|
模型 |
包裝尺寸
[mm]
|
輸出
邏輯
|
頻率
[MHz]
|
相位抖動
[fs Typ]
|
穩定性 |
供電
電壓
|
溫度
范圍
|
|
CA20 CA25 CA32 CA50 CA70 |
2.0 x 1.6 2.5 x 2.0 3.2 x 2.5 5.0 x 3.2 7.0 x 5.0 |
HCMOS |
1.25 - 156.25 |
500 |
±25ppm的 ±30ppm的 為±50ppm ±100ppm的 ±150ppm的 |
1.8V 2.5V 3.3V |
-40°C至+ 85°C -40°C至+ 105°C -40°C至+ 125°C -40°C至+ 150°C -55°C至+ 105°C |
|
CHT25 CHT32 CHT50 CHT70 |
2.5 x 2.0 3.2 x 2.5 5.0 x 3.2 7.0 x 5.0 |
HCMOS |
1.25 - 156.25 |
500 |
±100ppm的 ±150ppm的 |
1.8V 2.5V 3.3V |
-55°C至+ 105°C -55°C至+ 125°C |
市場應用
• 汽車電子
• 移動多媒體
• 信息娛樂系統
• 音頻/視頻系統
• 工業物聯網[IIoT]
• M2M通信
• 工業控制
• 無線通信
• 醫療電子
• 商業軍事/航空航天
•能源工業
•測試和測量
關于CTS
CTS晶振(紐約證券交易所代碼:CTS)是Sense,Connect和Move產品的領先設計商和制造商.該公司在北美,歐洲和亞洲制造傳感器,執行器和電子元件.CTS為航空航天,通信,國防,工業,信息技術,醫療和運輸市場的OEM提供解決方案.
