小尺寸XO振蕩器CPPC7L-A7B6-8.0PD專屬于6G藍牙模塊

來源：龍湖電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-06-29 10:13:49【大中小】

分享到：

小尺寸XO振蕩器CPPC7L-A7B6-8.0PD專屬于6G藍牙模塊，處于變化莫測世界之中，保持學習的Cardinal公司，因此在廣泛的市場之中找到自身新的定位，而針對于新興行業的了解，同時基于自身對于產品的獨特見解，使得其作出不同的選擇，深耕晶體行業幾十年，以及豐富的經驗塑造無可挑剔的Cardinal，利用自身的優勢，開發編碼CPPC7L-A7B6-8.0PD，型號CPPL，尺寸為7.00mmx5.00mm，頻率為8.000MHZ，OSC晶振，XO時鐘振蕩器，SMD振蕩器，支持輸出CMOS，頻率穩定性±100ppm，工作溫度-40°C ~ 85°C，產品具備高質量低抖動低電壓低相位的特點，比較適合用于6G藍牙模塊，小型設備，便攜式設備，無線網絡，無線模塊，醫療設備等領域。

產品特征：用PG-3000、PG-3100場振蕩器編程進行編程，幾秒鐘內儀器，可以編程兩次，標準封裝選項.

原廠編碼	晶振廠家	描述	類型	頻率	輸出	頻率穩定度	工作溫度
CPPC7L-B6-2.0TS	Cardinal振蕩器	OSC XO 2.000MHZ CMOS SMD	XO (Standard)	2MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7BP-33.3333TS	Cardinal振蕩器	OSC XO 33.3333MHZ CMOS SMD	XO (Standard)	33.3333MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7-B6-80.0TS	Cardinal振蕩器	OSC XO 80.000MHZ CMOS SMD	XO (Standard)	80MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-66.666TS	Cardinal振蕩器	OSC XO 66.666MHZ CMOS SMD	XO (Standard)	66.666MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-2.56TS	Cardinal振蕩器	OSC XO 2.56MHZ CMOS SMD	XO (Standard)	2.56MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7-A7BR-160.0TS	Cardinal振蕩器	OSC XO 160.000MHZ CMOS SMD	XO (Standard)	160MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7-B6-9.8304TS	Cardinal振蕩器	OSC XO 9.8304MHZ CMOS SMD	XO (Standard)	9.8304MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-B6-24.576TS	Cardinal振蕩器	OSC XO 24.576MHZ CMOS SMD	XO (Standard)	24.576MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7BR-200.0TS	Cardinal振蕩器	OSC XO 200.000MHZ CMOS SMD	XO (Standard)	200MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-75.0TS	Cardinal振蕩器	OSC XO 75.000MHZ CMOS SMD	XO (Standard)	75MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-162.0TS	Cardinal振蕩器	OSC XO 162.000MHZ CMOS SMD	XO (Standard)	162MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-33.333TS	Cardinal振蕩器	OSC XO 33.333MHZ CMOS SMD	XO (Standard)	33.333MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7-BP-12.096TS	Cardinal振蕩器	OSC XO 12.096MHZ CMOS SMD	XO (Standard)	12.096MHz	CMOS	±50ppm	0°C ~ 70°C
CPPC7L-B6-30.0TS	Cardinal振蕩器	OSC XO 30.000MHZ CMOS SMD	XO (Standard)	30MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-8.0PD	Cardinal振蕩器	OSC XO 8.000MHZ CMOS SMD	XO (Standard)	8MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-25.1658TS	Cardinal振蕩器	OSC XO 25.1658MHZ CMOS SMD	XO (Standard)	25.1658MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-40.0000TS	Cardinal振蕩器	OSC XO 40.000MHZ CMOS SMD	XO (Standard)	40MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7L-B6-33.1776PD	Cardinal振蕩器	OSC XO 33.1776MHZ CMOS SMD	XO (Standard)	33.1776MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7-A7BR-166.0TS	Cardinal振蕩器	OSC XO 166.000MHZ CMOS SMD	XO (Standard)	166MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7-BP-2.5TS	Cardinal振蕩器	OSC XO 2.50MHZ CMOS SMD	XO (Standard)	2.5MHz	CMOS	±50ppm	0°C ~ 70°C
CPPC7L-A7B6-81.1TS	Cardinal振蕩器	OSC XO 81.10MHZ CMOS SMD	XO (Standard)	81.1MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7L-A7BP-1.0TS	Cardinal振蕩器	OSC XO 1.000MHZ CMOS SMD	XO (Standard)	1MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7L-A7BP-41.6666TS	Cardinal振蕩器	OSC XO 41.6666MHZ CMOS SMD	XO (Standard)	41.6666MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7L-B6-36.864TS	Cardinal振蕩器	OSC XO 36.864MHZ CMOS SMD	XO (Standard)	36.864MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7-A5B6-66.0TS	Cardinal振蕩器	OSC XO 66.000MHZ CMOS SMD	XO (Standard)	66MHz	CMOS	±100ppm	-20°C ~ 70°C
CPPC7-A5BD-10.0TS	Cardinal振蕩器	OSC XO 10.000MHZ CMOS SMD	XO (Standard)	10MHz	CMOS	±60ppm	-20°C ~ 70°C
CPPC7-A7BP-24.0TS	Cardinal振蕩器	OSC XO 24.000MHZ CMOS SMD	XO (Standard)	24MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5L-A7BP-25.0TS	Cardinal振蕩器	OSC XO 25.000MHZ CMOS SMD	XO (Standard)	25MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5LZ-A7BP-33.0PD	Cardinal振蕩器	OSC XO 33.000MHZ CMOS SMD	XO (Standard)	33MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5-A7BP-27.12TS	Cardinal振蕩器	OSC XO 27.12MHZ CMOS SMD	XO (Standard)	27.12MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5L-A7BR-100.0TS	Cardinal振蕩器	OSC XO 100.000MHZ CMOS SMD	XO (Standard)	100MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5-A7BP-40.68TS	Cardinal振蕩器	OSC XO 40.68MHZ CMOS SMD	XO (Standard)	40.68MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7-A5B6-32.0TS	Cardinal振蕩器	OSC XO 32.000MHZ CMOS SMD	XO (Standard)	32MHz	CMOS	±100ppm	-20°C ~ 70°C
CPPC5L-A7BR-14.7456TS	Cardinal振蕩器	OSC XO 14.7456MHZ CMOS SMD	XO (Standard)	14.7456MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5-A7BP-50.0TS	Cardinal振蕩器	OSC XO 50.000MHZ CMOS SMD	XO (Standard)	50MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5LZ-A7BP-7.3728PD	Cardinal振蕩器	OSC XO 7.3728MHZ CMOS SMD	XO (Standard)	7.3728MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5-A7BP-68.0TS	Cardinal振蕩器	OSC XO 68.000MHZ CMOS SMD	XO (Standard)	68MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5L-A7BR-25.0PD	Cardinal振蕩器	OSC XO 25.000MHZ CMOS SMD	XO (Standard)	25MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5LZ-A7BR-2.048TS	Cardinal振蕩器	OSC XO 2.048MHZ CMOS SMD	XO (Standard)	2.048MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5-A7BR-77.76TS	Cardinal振蕩器	OSC XO 77.76MHZ CMOS SMD	XO (Standard)	77.76MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-33.0TS	Cardinal振蕩器	OSC XO 33.000MHZ CMOS SMD	XO (Standard)	33MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-50.0PD	Cardinal振蕩器	OSC XO 50.000MHZ CMOS SMD	XO (Standard)	50MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5LZ-B6-24.576TS	Cardinal振蕩器	OSC XO 24.576MHZ CMOS SMD	XO (Standard)	24.576MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC5LZ-B6-3.6864TS	Cardinal振蕩器	OSC XO 3.6864MHZ CMOS SMD	XO (Standard)	3.6864MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC5LZ-BP-25.0TS	Cardinal振蕩器	OSC XO 25.000MHZ CMOS SMD	XO (Standard)	25MHz	CMOS	±50ppm	0°C ~ 70°C
CPPC5L-A7BR-66.0PD	Cardinal振蕩器	OSC XO 66.000MHZ CMOS SMD	XO (Standard)	66MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-66.0TS	Cardinal振蕩器	OSC XO 66.000MHZ CMOS SMD	XO (Standard)	66MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5Z-A7BR-4.0TS	Cardinal振蕩器	OSC XO 4.000MHZ CMOS SMD	XO (Standard)	4MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-69.102PD	Cardinal振蕩器	OSC XO 69.102MHZ CMOS SMD	XO (Standard)	69.102MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-BR-125.0TS	Cardinal振蕩器	OSC XO 125.000MHZ CMOS SMD	XO (Standard)	125MHz	CMOS	±25ppm	0°C ~ 70°C
CPPC5LT-A7BR-48.0TS	Cardinal振蕩器	OSC XO 48.000MHZ CMOS SMD	XO (Standard)	48MHz	CMOS	±25ppm	-40°C ~ 85°C

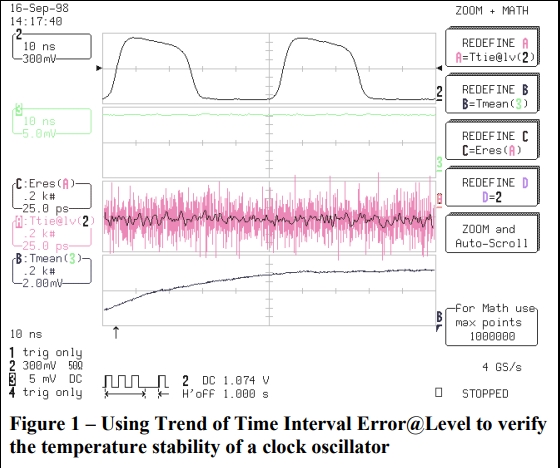

振蕩器表現出許多頻率/周期不穩定性。制造商通常會指定他們的振蕩器在短期內，長期和環境頻率穩定性。環境穩定性反映了溫度、振動、電源變化，和其他環境因素取決于振蕩器的輸出頻率或相位。圖1是一個時鐘穩定性的例子，從預熱期間的振蕩器冷啟動。真正的有源晶體振蕩器輸出顯示在軌跡2中.這較低的軌跡(軌跡B)是趨勢平均內部溫度 (1mV =1°C)。這表明在啟動過程中，內部溫度上升約8℃在2000秒的時間里。在此期間，平均振蕩器周期的變化是大概25ps。這是讀入的跟蹤C，它包含的平滑測量時間間隔誤差趨勢級別(tie@lv)。時間間隔水平誤差測量時間振蕩器的差異理想狀態下的測量周期句號。領帶的走向@lv，被覆蓋在被撫平的追蹤。它顯示了一個峰到峰略微超過的變化100ps。溫度變動對這個振蕩器幾乎沒有影響。小尺寸XO振蕩器CPPC7L-A7B6-8.0PD專屬于6G藍牙模塊

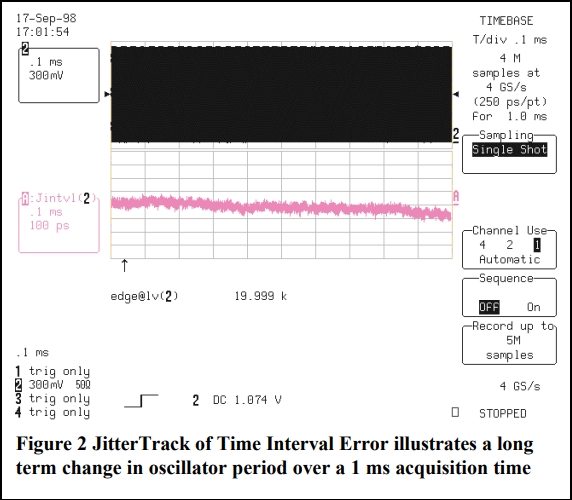

長期穩定性，如所示圖2涉及一個逐漸漂移振蕩器定時。長期的穩定性通常包括振蕩器老化，但不包括環境引起的漂移。老化，在石英晶體振蕩器中引起通過各種機電機制。長期穩定性通常用份/來表示百萬或百萬分之一。10ppm的典型規格意味著在1毫秒的時間間隔內，時鐘周期可以變化10ns: dt= 1毫秒*(10/1，000，000) =10納秒.

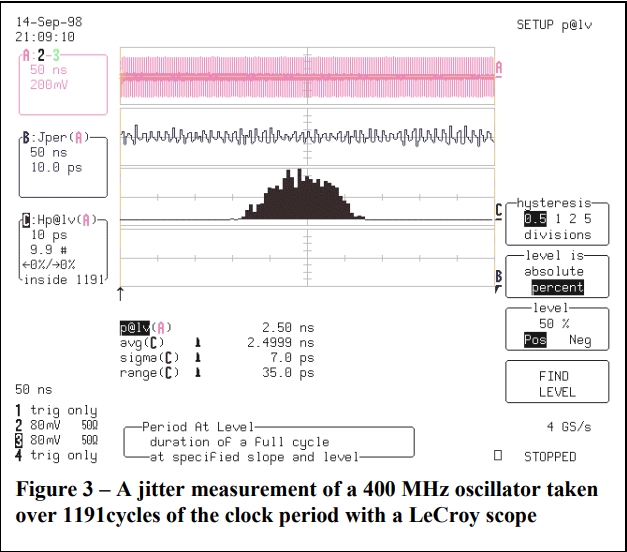

短期穩定性是一個函數振蕩器中的噪聲信號，代表一個相位有源振蕩器輸出的調制。短期穩定性可以是在時域中指定為抖動。最大的缺點是這種指定short的方法術語穩定性在于它依賴于測量間隔。測量觀察時間越長峰峰值抖動幅度。圖3顯示了典型的抖動400MHz的測量表面聲波振蕩器。平均值或平均數均方根周期為2.4999ns 7ps的抖動(σ)和峰值抖動(范圍)為35ps。請注意，制造商這個振蕩器指定了那個峰值，為了測量峰值抖動 1000個周期的持續時間。
