單通道同步驅動器協同振蕩器降低了噪音

步進電機是一種將石英晶體振蕩器電脈沖頻率信號轉換為離散機械的機電裝置動,當接收到電氣指令時,步進驅動器電機的軸或主軸以不連續的步進,增量旋轉脈沖以適當?shù)捻樞蚴┘拥剿厦?加脈沖的順序與電機軸旋轉方向直接相關,電機軸旋轉的速度與振蕩器輸入脈沖的頻率和長度直接相關旋轉,所施加的輸入脈沖數直接相關,電機旋轉與這些有幾個直接關系施加輸入脈沖信號關系.

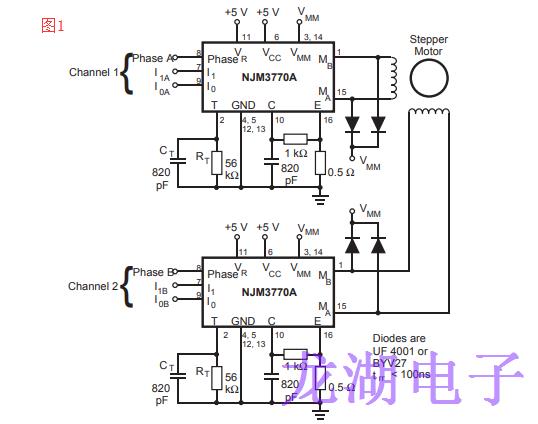

步進電機驅動器可降低噪音和干擾在大多數應用程序中,非同步操作不會導致任何問題,但是,在某些情況下,兩個通道的切換會發生干擾,從而產生可聽見的噪音和振動電機,通過同步兩個通道中的切換,將消除Quartz Crystal干擾和噪聲,新JRC步進電機驅動器的同步單通道步進電機驅動器NJM3717和NJM3770A在典型應用中不同步無花果如圖1所示,一個通道的PWM開關完全獨立于另一個通道.

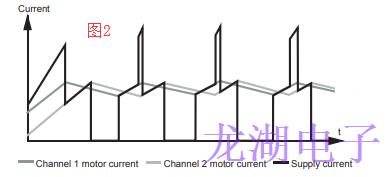

通道驅動程序(NJM3771/3772/3773/3774和3775)都是按設計同步的,基本操作了PWM開關在每個電路的數據表中描述,通過同步進行改進從電氣角度來看,180°異相同步會帶來一些重大改進,有兩個通道自由運行時,石英晶體振蕩器峰值電源電流將是兩個通道中電流的總和,如圖所示圖2.當180°異相同步時,兩個通道將永遠不會同時打開,供應峰值然后,電流等于一個通道的峰值,高階諧波也將顯著減少振幅,這意味著減少了對電源濾波的需求,或者從相同的濾波中獲得更好的濾波組件,與峰值電流相比,附近電路的磁耦合噪聲也會降低有序諧波減少了.

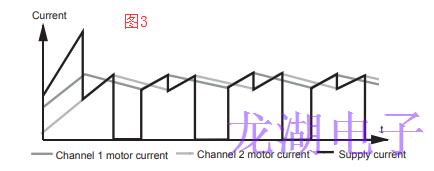

圖3顯示了同步操作期間的時序圖,通道1被指定為主通道和通道,同步時,從器件的關斷時間不受內部單穩態觸發器的控制,但是通過關閉主人,通過增加定時電容值CT(從而增加關斷時間),主機將始終在單穩態之前給出開啟有源晶體振蕩器觸發脈沖,只要總職責周期(通道1和2占空比之和)小于100％,兩個通道永遠不會打開同時,單穩態觸發器的操作如圖4所示,在電動機電流輸出開啟狀態下,VT電壓為在T(定時)引腳處持續保持在約1.2 V的電壓.

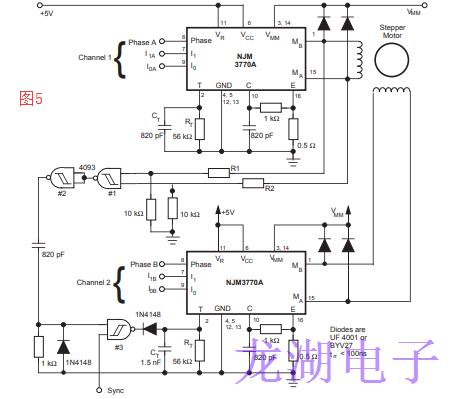

當達到電機峰值電流時,單穩態觸發器觸發,當CT通過RT放電時VT降低,在VT=0.6V時,比較器重置單穩態觸發器,再次打開OSC晶振輸出,連接到T引腳的外部吸收輸出可以釋放CT中的CT很短的時間,并導致立即開啟,電路圖如圖5所示.4093CMOS施密特觸發器NAND門和一些外部電路組件形成邊緣檢測器以產生同步脈沖,1號門檢測到通道1的關閉狀態,包括R1和R2的分壓電阻網絡減少了輸入電壓擺幅等于4093電源電壓,如果VMM低于15 V,則VMM可以提供4093分壓器網絡可以省略.

要使RC振蕩器與外部信號同步,您需要一些額外的晶體管,電阻和電容,同步電路用于同步兩個RC振蕩器或同步RC,具有外部同步脈沖的振蕩器,為了使同步電路正常工作,自由振蕩器頻率應盡可能接近同步頻率,主振蕩器必須具有比從振蕩器更高的頻率,步進電機顯著的優點之一是石英晶體振蕩器能夠在開環中精確控制系統,電動機的設計應該是振蕩器在功耗方面,尺寸,輸出功率,成本的角度來看是有效的.
