頻率：0.016~1500MHz

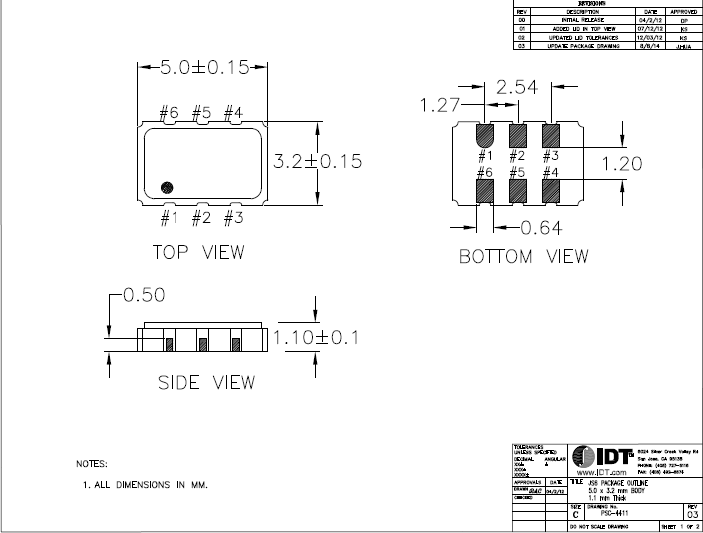

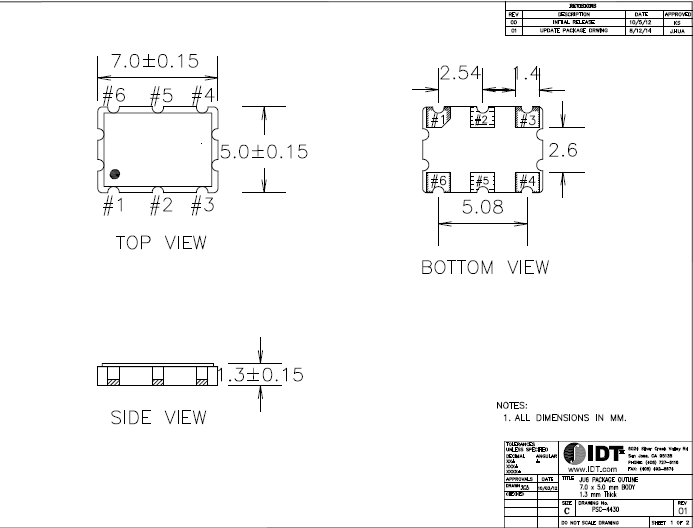

尺寸：5.0×3.2,5.0×7.0mm
小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗
IDT晶振,XU晶振,有源貼片晶振 ,IDT 晶振集團是電子元件行業協會 (ECIA) 的正式成員,電子元件行業協會是電子元器件制造商及其供應商授權分銷合作伙伴和獨立現場銷售代表組成的非營利性行業協會.此協會的宗旨是促進和改善電子元器件授權銷售的商業環境。
貼片有源石英晶振是指在普通無源晶體上增加了電壓，內部集成了相應IC與電容電阻，需要在凈化萬級車間生產，并且在密封機器設備中焊接加蓋，內部封裝模式是指在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一。
|
項目 |
符號 |
XU晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
0.016MHz to 1500MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.60 V to 3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.cnlifecy.cn/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振使用注意事項
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體振蕩器產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于進口晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口晶體振蕩器產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。IDT晶振,XU晶振,有源貼片晶振
IDT 晶振集團環保基本理念：
IDT 晶振集團運用ISO14001環境管理系統進行環境管理,盡最大可能減小業務活動對環境造成的負擔,并通過業務發展推進環境改善.
IDT晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.
集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
IDT 晶振集團將在各領域內的晶振,石英晶振,有源晶振,壓控振蕩器商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.
IDT 晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.
IDT晶振集團盡可能的采用無害的石英晶振,5070晶振,壓電石英晶體原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用。IDT晶振,XU晶振,有源貼片晶振
