Vectron晶振,貼片晶振,VS-501晶振

頻率：0.6-3.0GHZ

尺寸：14.0*9.0mm

14.0*9.0mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：0755-29952551

維管晶振,貼片晶振,VS-501晶振，有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要..

貼片晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。

Vectron晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	0.6-3.0GHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.cnlifecy.cn/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

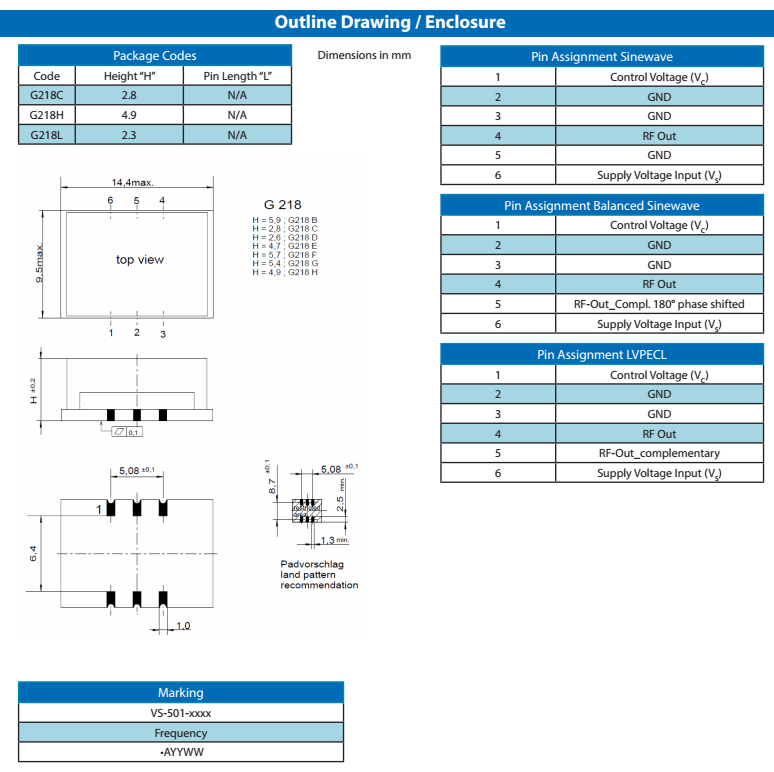

VS-501

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

每個封裝類型的注意事項

(1)陶瓷包裝晶振與SON產品

在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。

(2)陶瓷包裝石英晶振

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

（3）柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
