希華晶振,四腳貼片晶體,GX-70504晶振

頻率：6.000MHz~70.000MHz

尺寸：7.0*5.0*1.4mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.

訂購熱線：0755-29952551

希華晶體科技成立于1988年，專精于石英頻率控制元件之研發、設計、生產與銷售。貼片晶振應用范圍包含行動電話、平板電腦、衛星通訊、車載系統、全球定位系統、個人電腦、無線通信及家用產品等，扮演基本信號源產生、傳遞、濾波等功能。積極地透過產學合作與配合國外技術引進開發新產品，多角化經營、擴大市場領域，此亦為公司得以永續經營的方針。希華晶振,四腳貼片晶體,GX-70504晶振
我們將持續關注企業社會責任各項新議題，使本公司更加完整并落實企業社會責任所有面向。對內，我們將透過各種教育訓練與活動，用心創造一個多元且充滿活力的工作環境 (例如健康促進活動); 對外，本公司透過與利害相關團體間的溝通，積極落實企業社會責任活動，持續投入社會公益，降低對社會環境之沖擊。

希華晶振,四腳貼片晶體,GX-70504晶振.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
希華貼片晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

LH-2

希華晶振	單位	GX-70504晶振	石英晶振基本條件
標準頻率	f_nom	6.000MHz~70.000MHz	標準頻率
儲存溫度	T_stg	-40°C ~+90°C/-40°C ~+125°C	裸存
工作溫度	T_use	-10°C ~+70°C/-40°C ~+85°C	標準溫度
激勵功率	DL	10μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.cnlifecy.cn/
頻率溫度特征	f_tem	±30 × 10-6/-40°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	10PF~20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-10°C ~ +70°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

LH-3

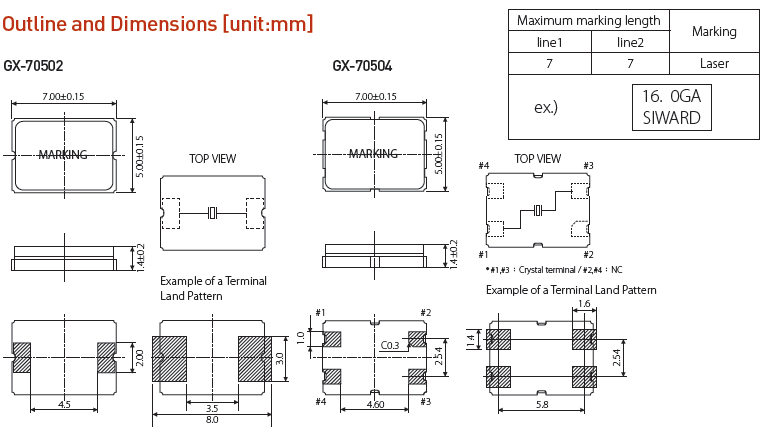

GX-70502 GX-70504 7050

LH-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英貼片晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然7050晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。希華晶振,四腳貼片晶體,GX-70504晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請?jiān)跊]有直射陽光，不發生結露的場所保管。

透過教育訓練灌輸員工環境/安衛觀念及意識，藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔，并滿足客戶需求，獲得客戶的信賴而努力。希華晶振,四腳貼片晶體,GX-70504晶振
廢水處理設施采廢水分流處理，提升處理效率，并設置監測儀器；定期抽測放流水質，確保放流水水質各項污染物濃度低于法規限值標準。
各項排放檢測數據符合政府法規要求。并由原材料管控禁用或限用環境危害物質與國際大廠對于陶瓷面7050mm諧振器生產及綠色產品的要求相符，于2004年通過SONY 綠色伙伴(Green Partner)驗證。
安全衛生政策：
(1)希華7050無源石英晶體生活活動遵循政府安全衛生相關法令規定，并確實執行。
(2)推行災害預防，持續移除各種危害因素，以確保職場之安全與衛生。
(3)推展各項安衛管理相關訓練及活動，充份認知個人對安全衛生應有的責任。
(4)建立制造7050mm無源晶振安全衛生技術、設備及措施，以有效管制風險事故，降低意外事故發生。
(5)建立安衛作業及稽核制度并持續改善，以確保安全衛生管理系統之有效性及合宜性。
