頻率：8~54MHZ
尺寸：3.2*2.5mm
ECS伊西斯ECX-32晶振,ECS-162.57-20-33-CKM-TR羅拉模塊晶振，ECS伊西斯晶振，美國進口晶振，ECX-32是一款小體積晶振，外形尺寸3.2x2.5x0.8mm晶振，陶瓷封裝四腳貼片晶振，ECS-250-20-33-TR無源晶振，石英晶體諧振器，ECS-162.57-20-33-CKM-TR石英晶振，ECS-320-20-33-CKM-TR無鉛環保晶振，微型ECX-32貼片晶振是一種緊湊的SMD晶體，具有超小型，輕薄型，耐熱及耐環境特點，應用：是理想的LoRa廣域網，無線網絡晶振，藍牙模塊晶振，汽車電子晶振，數碼電子晶振，安防設備，和高密度的應用。

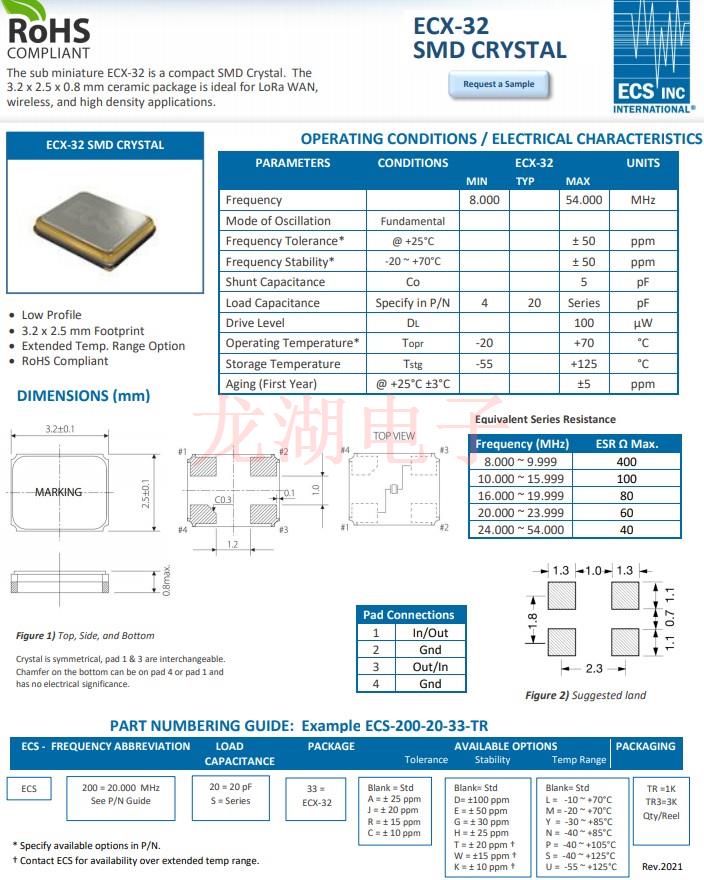

ECS伊西斯ECX-32晶振,ECS-162.57-20-33-CKM-TR羅拉模塊晶振，參數圖
|
晶振規格 |
單位 |
ECX-32頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8~54.0MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +70°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們.http://www.cnlifecy.cn/ |
|
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

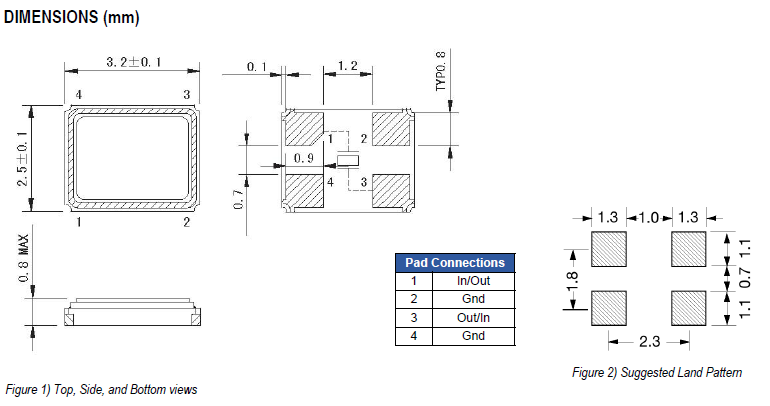

ECS伊西斯ECX-32晶振,ECS-162.57-20-33-CKM-TR羅拉模塊晶振，尺寸圖
ECS伊西斯ECX-32晶振,ECS-162.57-20-33-CKM-TR羅拉模塊晶振
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂. ECS伊西斯ECX-32晶振,ECS-162.57-20-33-CKM-TR羅拉模塊晶振
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
ECS伊西斯ECX-32晶振,ECS-162.57-20-33-CKM-TR羅拉模塊晶振，ECS晶振公司將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。
所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。
消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。
對我們的產品進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。
ECS伊西斯ECX-32晶振,ECS-162.57-20-33-CKM-TR羅拉模塊晶振，減少污染物排放，對不可再生的資源進行有效利用。減少廢物的產生，對其排放的責任進行有效管理，有效地使用能源。通過設計工藝程序對員工進行培訓保護環境以及人們的健康和安全。提供安全使用和廢置我們的產品的信息，對環境有重大健康安全和環境的運營現狀進行糾正。
| 原廠編碼 | 晶振廠家 | 型號 | 頻率 | 工作溫度 |
| ECS-250-20-33-CKM-TR | ECS Crystal | ECX-32 | 25MHz | -20°C ~ 70°C |
| ECS-120-20-33-CKM-TR | ECS Crystal | ECX-32 | 12MHz | -20°C ~ 70°C |
| ECS-240-20-33-CKM-TR | ECS Crystal | ECX-32 | 24MHz | -20°C ~ 70°C |
| ECS-270-20-33-CKM-TR | ECS Crystal | ECX-32 | 27MHz | -20°C ~ 70°C |
| ECS-184-20-33-CKM-TR | ECS Crystal | ECX-32 | 18.432MHz | -20°C ~ 70°C |
| ECS-184-20-33-DU-TR | ECS Crystal | ECX-32 | 18.432MHz | -55°C ~ 125°C |
| ECS-120-20-33-DU-TR | ECS Crystal | ECX-32 | 12MHz | -55°C ~ 125°C |
| ECS-250-20-33-TR | ECS Crystal | ECX-32 | 25MHz | -20°C ~ 70°C |
| ECS-120-20-33-TR | ECS Crystal | ECX-32 | 12MHz | -20°C ~ 70°C |
| ECS-240-20-33-TR | ECS Crystal | ECX-32 | 24MHz | -20°C ~ 70°C |
| ECS-160-20-33-TR | ECS Crystal | ECX-32 | 16MHz | -20°C ~ 70°C |
| ECS-162.57-20-33-TR | ECS Crystal | ECX-32 | 16.257MHz | -20°C ~ 70°C |
| ECS-300-20-33-TR | ECS Crystal | ECX-32 | 30MHz | -20°C ~ 70°C |
| ECS-162.57-20-33-CKM-TR | ECS Crystal | ECX-32 | 16.257MHz | -20°C ~ 70°C |
| ECS-130-20-33-CKM-TR | ECS Crystal | ECX-32 | 13MHz | -20°C ~ 70°C |
| ECS-320-20-33-TR | ECS Crystal | ECX-32 | 32MHz | -20°C ~ 70°C |
| ECS-400-20-33-TR | ECS Crystal | ECX-32 | 40MHz | -20°C ~ 70°C |
| ECS-360-20-33-TR | ECS Crystal | ECX-32 | 36MHz | -20°C ~ 70°C |
| ECS-250-20-33-DU-TR | ECS Crystal | ECX-32 | 25MHz | -55°C ~ 125°C |
| ECS-320-20-33-DU-TR | ECS Crystal | ECX-32 | 32MHz | -55°C ~ 125°C |
| ECS-200-20-33-DU-TR | ECS Crystal | ECX-32 | 20MHz | -55°C ~ 125°C |
| ECS-270-20-33-TR | ECS Crystal | ECX-32 | 27MHz | -20°C ~ 70°C |
| ECS-480-20-33-TR | ECS Crystal | ECX-32 | 48MHz | -20°C ~ 70°C |
| ECS-184-20-33-TR | ECS Crystal | ECX-32 | 18.432MHz | -20°C ~ 70°C |
| ECS-320-S-33-TR | ECS Crystal | ECX-32 | 32MHz | -20°C ~ 70°C |
| ECS-320-20-33-CKM-TR | ECS Crystal | ECX-32 | 32MHz | -20°C ~ 70°C |
| ECS-200-20-33-CKM-TR | ECS Crystal | ECX-32 | 20MHz | -20°C ~ 70°C |
| ECS-160-20-33-DU-TR | ECS Crystal | ECX-32 | 16MHz | -55°C ~ 125°C |
| ECS-270-20-33-DU-TR | 3225晶振 | ECX-32 | 27MHz | -55°C ~ 125°C |
| ECS-480-20-33-DU-TR | ECS Crystal | ECX-32 | 48MHz | -55°C ~ 125°C |
| ECS-240-20-33-DU-TR | ECS Crystal | ECX-32 | 24MHz | -55°C ~ 125°C |
| ECS-200-20-33-TR | ECS Crystal | ECX-32 | 20MHz | -20°C ~ 70°C |
| ECS-480-20-33-CKM-TR | ECS Crystal | ECX-32 | 48MHz | -20°C ~ 70°C |
| ECS-300-S-33-TR | ECS Crystal | ECX-32 | 30MHz | -20°C ~ 70°C |
| ECS-160-20-33-CKM-TR | ECS Crystal | ECX-32 | 16MHz | -20°C ~ 70°C |
| ECS-120-18-33-JGN-TR | ECS Crystal | ECX-32 | 12MHz | -40°C ~ 85°C |
| ECS-122.8-18-33-JGN-TR | ECS Crystal | ECX-32 | 12.288MHz | -40°C ~ 85°C |
| ECS-130-18-33-JGN-TR | ECS Crystal | ECX-32 | 13MHz | -40°C ~ 85°C |
| ECS-143-18-33-JGN-TR | ECS Crystal | ECX-32 | 14.31818MHz | -40°C ~ 85°C |
| ECS-147.4-18-33-JGN-TR | ECS Crystal | ECX-32 | 14.7456MHz | -40°C ~ 85°C |
| ECS-163.8-18-33-JGN-TR | ECS Crystal | ECX-32 | 16.384MHz | -40°C ~ 85°C |
