頻率：30KHz~100KHz
尺寸：8.0x3.8mm
西鐵城CM250S石英晶振,CM250S65.536KAZFT儀器儀表設備晶振，日本CITIZEN西鐵城晶振，進口晶振，CM250S是一款小體積晶振尺寸8.0x3.8mm晶振，頻率范圍：30KHz至100KHz，CM250S32.000KAZFT無源晶振，CM250S60.005KAZFT石英晶振，CM250S100.000KAZFT石英晶體諧振器，四腳貼片晶振，無鉛環保晶振，8038晶振，具有小體積輕薄型，高精度，高可靠性，耐熱及耐環境特點，被廣泛用于通訊設備，無線網絡，藍牙模塊晶振，汽車電子，電腦主板，儀器儀表設備晶振，醫療設備，數碼電子等應用.

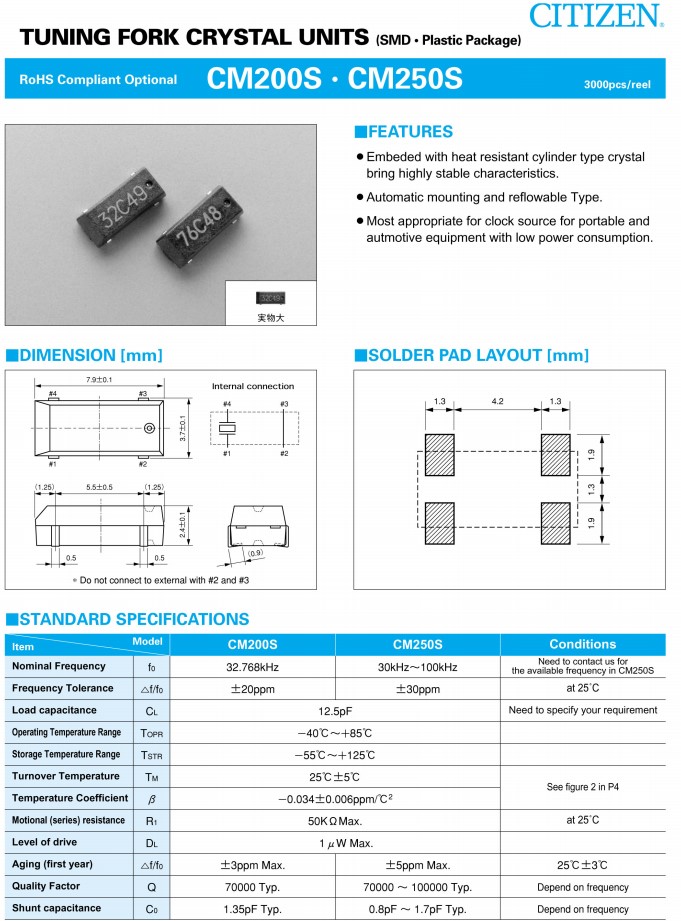

西鐵城CM250S石英晶振,CM250S65.536KAZFT儀器儀表設備晶振，參數圖
|
西鐵城晶振規格 |
單位 |
CM250S晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
30KHz~100KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
1μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |

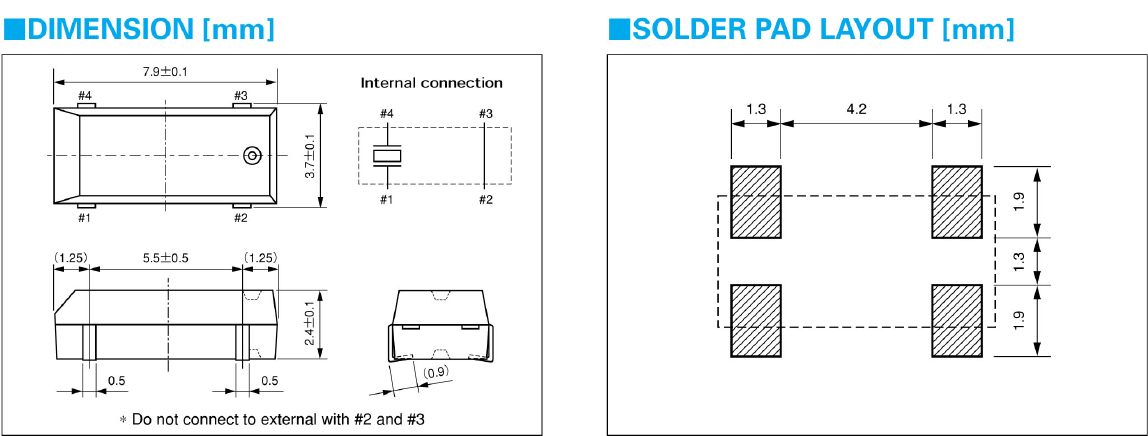

西鐵城CM250S石英晶振,CM250S65.536KAZFT儀器儀表設備晶振，尺寸圖
西鐵城CM250S石英晶振,CM250S65.536KAZFT儀器儀表設備晶振
使用每種產品時，請?jiān)诋a(chǎn)品規格說明或產品目錄規定使用條件下使用。
石英晶振產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當?shù)臈l件下存儲，安 裝，運輸。請注意以下的注意事項并在最佳的條件下使用產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
激勵功率
在晶體單元上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率 （請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。西鐵城CM250S石英晶振,CM250S65.536KAZFT儀器儀表設備晶振
負載電容
圓柱晶振振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）
西鐵城CM250S石英晶振,CM250S65.536KAZFT儀器儀表設備晶振，西鐵城晶振公司自覺遵守有關環境法律、法規，培養員工的環保意識和能力，持續改進環保績效，優先使用環保型材料、設備及施工工藝，做到污染預防，努力保護全球環境的環保意識進行環保生產和提供進口石英晶振以及服務給消費者,與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,與采購單位、供應商等的客戶合作，溫室效應氣體削減，資源的有效利用，努力對晶振的化學物質的管理強化等,防止污染最終創建具有環保、節能、適宜性特征的優質工程。西鐵城CM250S石英晶振,CM250S65.536KAZFT儀器儀表設備晶振
1.努力保護全球環境的環保意識進行環保生產和提供產品以及服務給消費者.
2.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.
3.減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W(xué)管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.
4.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強產品化學物質管理.
5.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.
6.分發文件和采取其他措施,以確保所有員工和其他處理組熟悉的環境政策.
| 貼片晶振 | 品牌 | 參數 | 型號 | Frequency |
| CM250S-76.800KAZF-UT | Citizen Crystal | CRYSTAL 76.8000KHZ 12.5PF SMD | CM250S | 76.8kHz |
| CM250S-75.000KAZF-UT | Citizen Crystal | CRYSTAL 75.0000KHZ 12.5PF SMD | CM250S | 75kHz |
| CM250S60.000KAZFT | Citizen Crystal | CRYSTAL 60.0000KHZ 12.5PF SMD | CM250S | 60kHz |
| CM250S-60.000KAZF-UT | Citizen Crystal | CRYSTAL 60.0000KHZ 12.5PF SMD | CM250S | 60kHz |
| CM250S32.000KAZFT | Citizen Crystal | CRYSTAL 32.0000KHZ 12.5PF SMD | CM250S | 32kHz |
| CM250S40.000KAZFT | Citizen Crystal | CRYSTAL 40.0000KHZ 12.5PF SMD | CM250S | 40kHz |
| CM250S44.100KAZFT | Citizen Crystal | CRYSTAL 44.1000KHZ 12.5PF SMD | CM250S | 44.1kHz |
| CM250S60.005KAZFT | Citizen Crystal | CRYSTAL 60.0050KHZ 12.5PF SMD | CM250S | 60.005kHz |
| CM250S65.536KAZFT | Citizen Crystal | CRYSTAL 65.5360KHZ 12.5PF SMD | CM250S | 65.536kHz |
| CM250S75.000KAZFT | Citizen Crystal | CRYSTAL 75.0000KHZ 12.5PF SMD | CM250S | 75kHz |
| CM250S76.790KAZFT | Citizen Crystal | CRYSTAL 76.7900KHZ 12.5PF SMD | CM250S | 76.79kHz |
| CM250S76.800KAZFT | Citizen Crystal | CRYSTAL 76.8000KHZ 12.5PF SMD | CM250S | 76.8kHz |
| CM250S76.810KAZFT | Citizen Crystal | CRYSTAL 76.8100KHZ 12.5PF SMD | CM250S | 76.81kHz |
| CM250S77.500KAZFT | Citizen Crystal | CRYSTAL 77.5000KHZ 12.5PF SMD | CM250S | 77.5kHz |
| CM250S77.503KAZFT | Citizen Crystal | CRYSTAL 77.5030KHZ 12.5PF SMD | CM250S | 77.503kHz |
| CM250S96.000KAZFT | Citizen Crystal | CRYSTAL 96.0000KHZ 12.5PF SMD | CM250S | 96kHz |
| CM250S100.000KAZFT | Citizen Crystal | CRYSTAL 100.0000KHZ 12.5PF SMD | CM250S | 100kHz |
| CM250S-32.000KAZF-UT | Citizen Crystal | CRYSTAL 32.0000KHZ 12.5PF SMD | CM250S | 32kHz |
| CM250S-40.000KAZF-UT | Citizen Crystal | CRYSTAL 40.0000KHZ 12.5PF SMD | CM250S | 40kHz |
| CM250S-65.536KAZF-UT | Citizen Crystal | CRYSTAL 65.5360KHZ 12.5PF SMD | CM250S | 65.536kHz |
| CM250S-96.000KAZF-UT | Citizen Crystal | CRYSTAL 96.0000KHZ 12.5PF SMD | CM250S | 96kHz |
| CM250S-100.000KAZF-UT | Citizen Crystal | CRYSTAL 100.0000KHZ 12.5PF SMD | CM250S | 100kHz |
