近年來,多樣化的汽車導航系統提高了性能,追加了各種功能,推進了多功能化和高性能化.隨著汽車導航系統的高性能化,所搭載的零部件數量也呈增加傾向.另外,由于小型,簡易型汽車導航晶振系統PND的出現,搭載的零部件需要小型化.水晶部件也不例外,對溫補晶振小型化的要求也越來越強烈.圖1顯示了TCXO的小型發展趨勢.當初7050尺寸的小型化到現在的2520晶振尺寸,預定再搭載2016尺寸.與7050尺寸相比體積為5%.

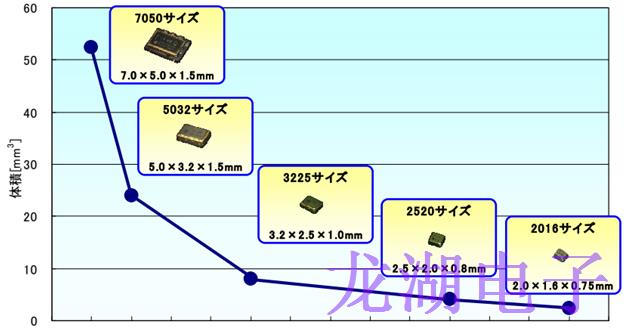

圖1TCXO小型發展趨勢

汽車導航系統的動向

汽車導航系統的需求如圖2所示,即使在自動車市場持續低迷的情況下,也會取得成長.這個牽引人的是可以攜帶的PND(PersonalNavigationDevice).PND市場擴大的背景有在歐美和新興國家的普及.PND的特長與車載型汽車導航系統相比,功能簡單化,小體積晶振,可輕松安裝在車上或拆卸,因此可提高攜帶方便性.另外,因為價格也設定為低價格,所以可能會普及到無法購買車載型汽車導航系統的用戶.

PND今后將通過內置存儲容量的增強來實現地圖數據的大容量化,當?shù)氐奶囟◤娀?交通擁堵情報的取得,電視功能,USB的功能擴展等強化方向,因此預計會更加普及.該PND在當?shù)氐奶囟ㄒ?guī)定中也利用了GPS情報.車載型汽車導航系統發展為HDD型,PND大容量閃存型.隨著PND向小型,低價格的發展,需求會越來越高.關于車載型汽車導航系統也比PND緩慢,但是可以預想確實需求的增長.由于兩者都使用GPS信號進行位置檢測,因此GPS模塊使用的TCXO晶振隨著導航系統的需求不斷增加.

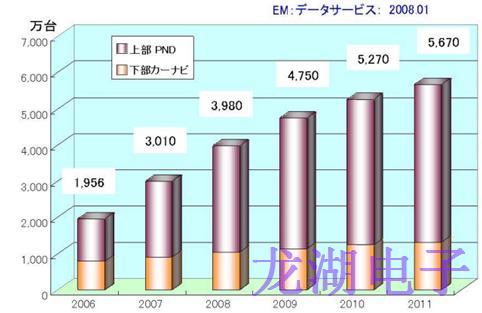

圖2汽車導航系統的需求

GPS用途的晶振制品

汽車導航系統會搭載在車里,但是對于電子零部件的搭載環境絕對不要緊沒有.圖2表示TCXO的搭載示例.考慮到諸如高溫度,低溫度等的各種使用環境,發送信號被發送到接收器狹小偏差的tcxo被用作源頭.要求高精度,因此,對TCXO要求的要求如下所示.

◆頻率溫度特性:±0.5ppm以下

◆短期頻率穩定度(低相位噪聲,低相位抖動)

◆應對急劇的頻率變化(Microfrequencyjump等)

對于車載晶振電子部件的搭載環境絕對不好,在高溫,低溫下等各種使用環境中使用,水晶器件也不例外.其中,有必要維持短期的頻率穩定度,長期的高品質,高可靠性.以人工水晶為首,水晶振子,電子電路的綜合技術不集約就難以實現的技術領域.今后也作為晶振廠家需要為了能提供讓顧客信賴的產品而努力.
