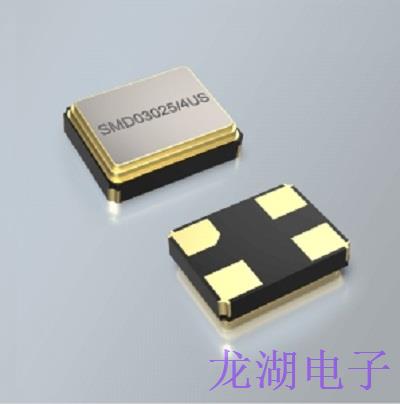

石英晶振本身就是一種頻率控制元件,性能極容易受到影響;當然,除了環境影響因素之外,設計和生產方面也會對它的性能形成影響,比如振蕩電路的設計;那么由諧振電路形成的影響都有哪些呢?應怎么操作才能盡可能的避免或者說是降低這樣的影響呢?

那要怎么樣判斷振蕩電路出現異常了呢?檢查高振蕩模式(容易從基波振蕩到第三諧波)的一種簡單方法是在振蕩器的振蕩模式為基波時讀取振蕩器,如圖9所示.即使在用水稍微蘸濕手指后再關閉電源然后再打開電源的情況下,示波器的波形也將為3.如果不進行泛音振蕩,則可以判斷沒有異常振蕩的可能性.

那在設計電路時又有哪些故障癥狀呢?其中包括:實際機器的頻率精度非常嚴格,但是沒有落在所需的頻率范圍內;它是調節頻率的電路,但是無法調節頻率;該頻率約為正常頻率的1/3或3倍;當打開電源時,振動器的振蕩開始時間很慢;傳感器沒有振蕩,或者開始振蕩需要很長時間.從這些表象我們也可以看出振蕩電路是否處于異常狀態.

因此,為了防止這種癥狀,需要至少研究上述振蕩電路的基本項目.這里,如果不需要改變石英晶體振蕩器的規格來解決該問題,則可以相對容易地采取電路側的對策.具體見下表.

故障癥狀	起源	對策示例
頻移	振動器的負載能力和振蕩電路的負載能力不匹配.	更改電路常數(C1,C2).
頻移	振動器的負載能力和振蕩電路的負載能力不匹配.	更改傳感器的負載電容.
頻率無法調整	微調電容器導致的可變頻率量不足.	減小微調電容器和固定電容器的電容.
振蕩頻率約為正常頻率的3倍	電路常數與振蕩器的振蕩順序不匹配.	增加反饋電阻(Rf)的值.
		插入限流電阻(Rd).
		增加外部電容器(C1,C2)的值.
以正常頻率的1/3振蕩	電路常數與振蕩器的振蕩順序不匹配.	減小反饋電阻(Rf)的值.
		減小極限電阻(Rd)值.
		減小外部電容器(C1,C2)的值.
振動器不振蕩	電路的負電阻沒有裕度.	減小極限電阻(Rd)值.
振蕩器啟動時間長	電路的負電阻沒有裕度.	減小外部電容器(C1,C2)的值.
