石英晶體有天然的也有人造的,是一種重要的壓電晶體材料.石英晶振本身并非振蕩器,它只有借助于有源激勵和無源電抗網絡方可產生振蕩.SPXO主要是由品質因數(Q)很高的晶體諧振器(即晶體振子)與反饋式振蕩電路組成的.石英晶體振子是振蕩器中的重要元件,晶體的頻率(基頻或n次諧波頻率)及其溫度特性在很大程度上取決于其切割取向.

人造石英的制造方法

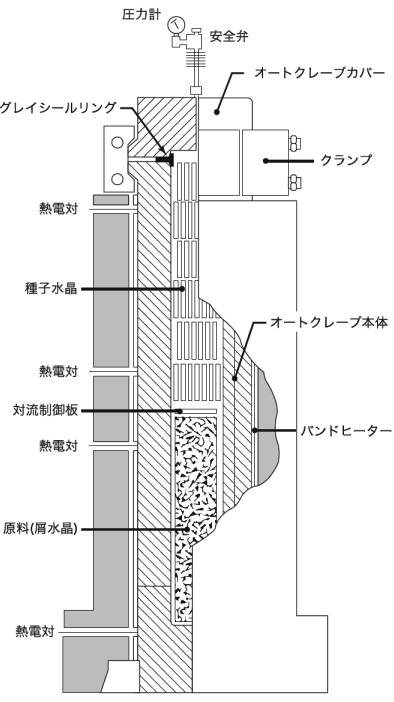

人造石英通過使用立式高壓釜(高溫高壓容器)的水熱溫差法制造.通過對流控制板將高壓釜分成兩個上室和下室.上部是晶種,下部是熔化區.之后,在高壓釜中加入約60-80％的自由空間稀釋堿性溶液,蓋上蓋子并用加熱器加熱.

如果高壓釜的上部為約300-320℃且下部為約380-400℃,則由于堿性溶液的膨脹和壓縮,壓力將為約130-145MPa.

在高溫高壓下,高壓釜底部的原料溶解在堿性溶液中,成為SiO2的飽和溶液.由于高壓釜頂部和底部之間的溫差,該飽和溶液通過對流而上升.當溫度達到高壓釜的頂部時,溫度低,因此它變得過飽和,并且對應于溶解度溫度差的SiO2沉積在晶種上.之后,溶液下降,原料再次溶解在高壓釜的底部,變成飽和的SiO2溶液,并開始通過對流上升.通過重復這一點,壓電晶體連續生長.

術語解釋

以下是人造石英的主要術語.

人造石英	這是通過水熱溫差法生長的α晶體的單晶。
生長粗糙	它是一種已經種植的人造石英。
Lumbard粗糙	使用＃80金剛石砂輪將X和Z表面加工成指定尺寸和角度的人造石英。
Y吧粗糙	使用在Y軸方向上伸長的棒狀籽晶生長的人造晶體。
Z板粗糙	使用在Y軸方向上長且在X軸方向上寬的板狀籽晶生長的人造晶振。
異物（包含）	人造石英中固體夾雜物的通稱，可以通過折射率接近人造石英的液體中的散射光觀察到。主要的外來物質是隕石和emeryucite。通過高壓釜，來自生長框架的Fe，來自溶液的Na和作為原料的SiO 2在高溫和高壓下的反應來生產礬土和堇青石。
雙胞胎	兩個或多個晶體結晶連接到單晶，它們相對于特定的平面或軸以對稱關系連接。在人造石英中產生的大多數雙胞胎是電雙胞胎，這種雙胞胎影響人造石英的形狀，但它可以很容易地在視覺上識別。

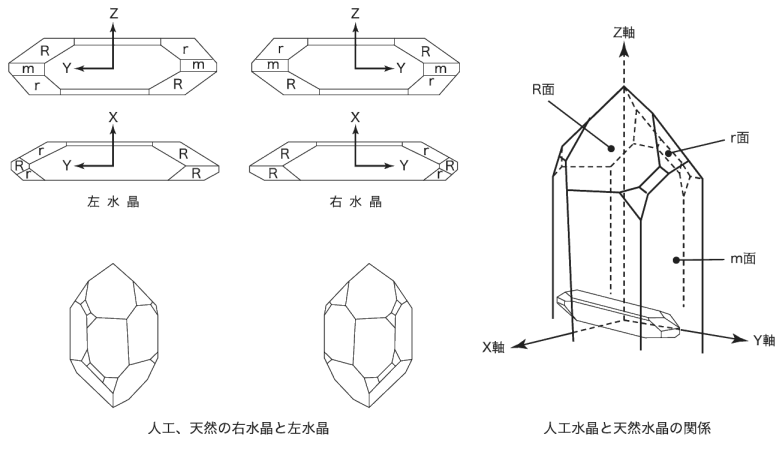

正確的水晶，左水晶	有正確的水晶和左水晶。這是由于光學旋轉的差異和其他物理常數完全相同。因此，如果切割方向正確，則不會影響晶體單元的特性。通常使用的是正確的水晶。
區	表示在晶種周圍生長的區域，具有Z，+ X，-X和S區域。
紅外吸收系數α	通過紅外分光光度計測量的值用于人造石英的紅外吸收系數α。這是在人造石英的紅外透射率曲線中從3800至3000cm-1附近的OH基團的吸收特性獲得的值。通常，使用波數3585,3500和3410cm -1的吸收系數。（作為參考，紅外Q值也如前所示。）
蝕刻通道	當蝕刻晶體時沿晶體中的線缺陷出現的管狀腔稱為蝕刻通道。當諸如32.768K音叉晶體單元和倒置臺面晶體單元的晶體處理伴隨著蝕刻時，具有低蝕刻溝道密度的人造石英特別適合。
