頻率：0.750~1350MHz

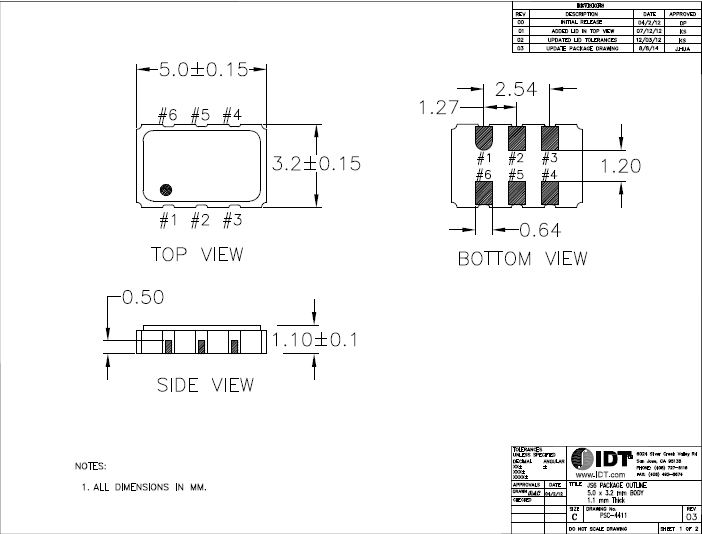

尺寸：5.0×3.2,5.0×7.0mm
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
IDT晶振,XLP晶振,差分貼片晶振,IDT晶振集團在RF、高性能定時、存儲接口、實時互聯、光互聯、無線電源及智能傳感器方面的市場導向型產品,是該公司一系列廣泛的通信、計算、消費、汽車和工業領域混合信號完整解決方案的一部分.IDT的設計、生產、銷售場所和經銷合作伙伴遍及全世界。
IDT為高性能的網絡通信應用提供了廣泛的解決方案。IDT領先的串行RapidIO®,PCI Express®,電源管理,和先進的時機解決方案包括網絡同步產品超越競爭,使客戶開發最先進的系統。IDT積極提高產品和包裝，以產生最快、最可靠的設備。然而，由于IDT晶振產品性能往往受到其實現的影響，因此建議仔細考慮影響設備運行溫度的因素，以達到最好的效果。
|
項目 |
符號 |
XLP晶振晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
0.75MHz to 1350MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.60 V to 3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.cnlifecy.cn/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振使用注意事項
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用石英貼片晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致無源晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致壓電石英晶體振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電（請參閱“負載電容”章節內容）IDT晶振,XLP晶振,差分貼片晶振
IDT 晶振集團環保基本理念：
IDT晶振集團采用系統的方法來解決其產品的環境影響開發和銷售擁有最有利的環境特性同時又滿足最高可能功效標準的石英晶振,貼片晶振。采用對環境盡可能健康的生產工藝。無論公司在世界何處,其經營都應保證生產過程和產品符合同等的環境標準，確保業務合作伙伴對環境問題同等關注。從事并參與環境領域的研究和開發活動以公開和客觀的方式提供有關其環境影響的信息
在晶振,石英晶振,5032晶振,壓控振蕩器開發和制造過程中使用對環境健康的、可回收利用的材料為開發高效的、對環境影響最小的運輸系統而工作。IDT 晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
IDT 晶振集團將在各領域內的晶振,石英晶振,有源晶振,壓控振蕩器商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等。IDT晶振,XLP晶振,差分貼片晶振
