頻率：73.5~700MHZ
尺寸：3.2*2.5mm
EPSON晶振,有源晶振,SG3225EAN晶振,X1G0042510001晶振,石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
超小型表面貼片型貼片晶振,較適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從73MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊盤以及高溫回流溫度曲線要求,符合AEC-Q200標準.
精工愛普生株式會社（總經理:碓井 稔,以下簡稱為“愛普生”）在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的石英晶體振蕩器生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因為智能手機,以及GPS衛星導航的普及,有源晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振,以下是有源石英晶體振蕩器部分產品型號,愛普生料號等.
|

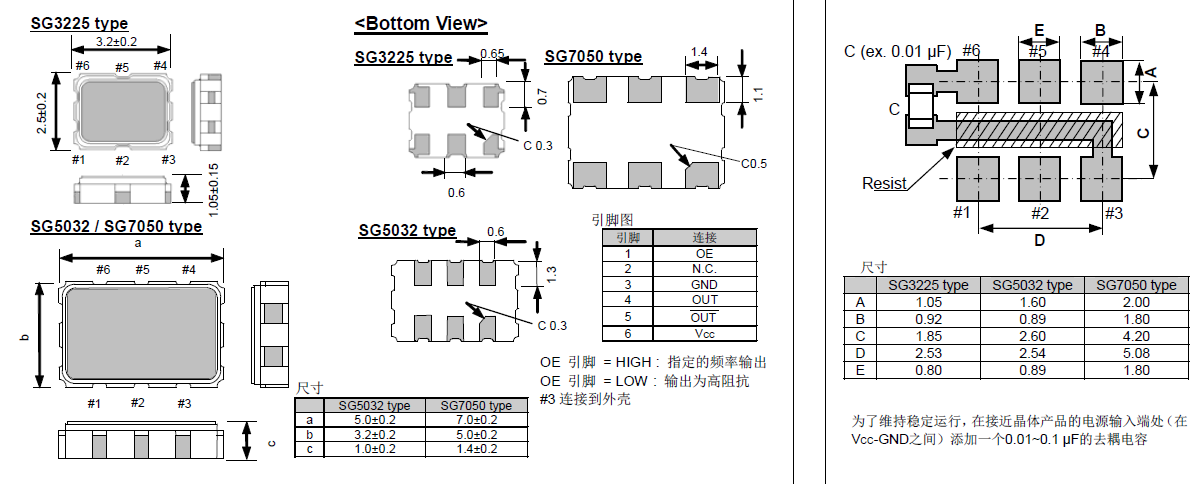

型號 |
SG3225EAN晶振 |
|
|
輸出頻率范圍 |
73.5~70MHZ |
|
|
電源電壓（Vcc） |
+2.5~3.3V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
LV-PECL |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生有源石英貼片振蕩器型號列表:
愛普生有源石英貼片振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG3225VAN
350.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225VAN
80.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225VAN
98.304000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225VAN
297.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
100.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
156.250000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-20 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
125.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
125.006250 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
200.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0042410104
SG3225VAN
350.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042410105
SG3225VAN
80.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042410106
SG3225VAN
98.304000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042410108
SG3225VAN
297.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042510001
SG3225EAN
100.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042510002
SG3225EAN
156.250000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-20 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042510003
SG3225EAN
125.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042510004
SG3225EAN
125.006250 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042510006
SG3225EAN
200.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
金屬面晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。愛普生晶振,有源晶振,SG3225EAN晶振,X1G0042510001晶振
機械振動的影響:當石英有源晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
晶振產品使用每種產品時,請在貼片OSC晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
愛普生晶振集團所生產的壓電石英晶體、低相位有源晶振,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；愛普生晶振,有源晶振,SG3225EAN晶振,X1G0042510001晶振
減少貼片型有源振蕩器污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過3225貼片晶振有效利用森林、能源以及其它資源,減少形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
