頻率：80~175MHZ
尺寸：7.0*5.0mm
EPSON晶振,有源晶振,SG-771PCD晶振,X1G0028210009晶振,石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
愛普生以提供原子鐘的精準振蕩器知名業界。在電子部件幅員中,2008年振蕩器(包括Cystral和OSC)的市場規模僅約為半導體(約2600億美元)的2%(約50億美元)不到,算是利基市場,也因此身為其間的指導廠商,EPSON(Epson Toyocom的營業額高達800億日圓)最大的希望是要讓石英晶振部件產業更上一層樓;并期許自身的目的是要從Leading No.1增長到Unique 1。
|

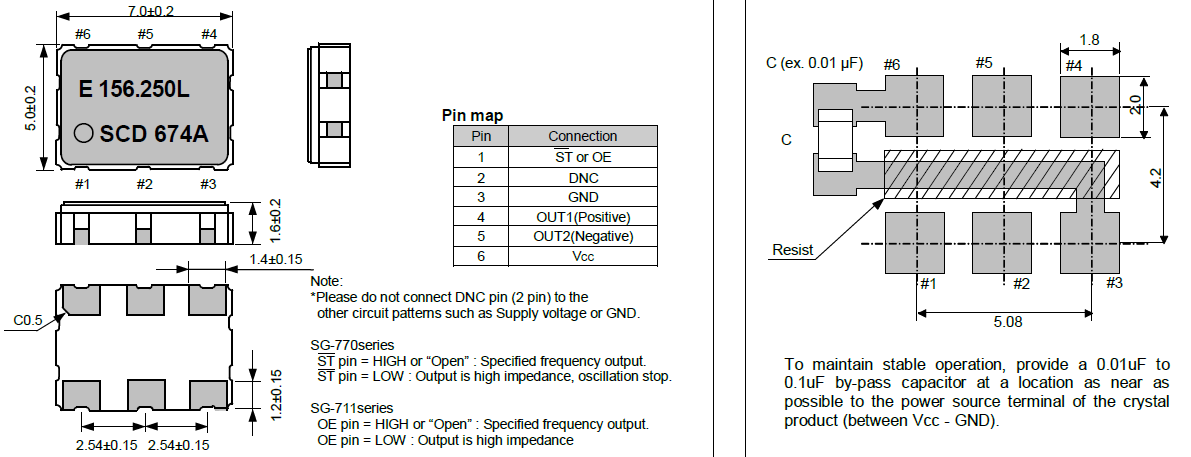

型號 |
SG-771PCD晶振 |
|
|
輸出頻率范圍 |
80~175MHZ |
|
|
電源電壓（Vcc） |
+3.3V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
LV-PECL |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生有源石英貼片振蕩器型號列表:
愛普生有源石英貼片振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0023610008
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610012
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610103
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610105
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0028210009
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210010
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210107
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210109
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。EPSON晶振,有源晶振,SG-771PCD晶振,X1G0028210009晶振
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至7050晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保日產晶振產品未撞擊機器或其他電路板等。
愛普生晶振集團所生產的壓電石英晶體、耐高溫振蕩器,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；EPSON晶振,有源晶振,SG-771PCD晶振,X1G0028210009晶振
減少7050有源晶振污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少智能手機有源晶振形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
