Wi2wiCrystal,TV05壓控溫補晶振,TV05-16000X-WMD3RX晶振

頻率：10~52MHZ

尺寸：5.0*3.2mm

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

訂購熱線：0755-29952551

LH-1

Wi2wiCrystal,TV05壓控溫補晶振,TV05-16000X-WMD3RX晶振，5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

Wi2wiCrystal,TV05壓控溫補晶振,TV05-16000X-WMD3RX晶振，Wi2wi晶振該公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接晶振解決方案，全球導航衛星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi的貼片晶振產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。
Wi2wi晶振公司（“Wi2Wi”或“公司”），全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶體晶振系列（TCXO），即TCH系列，這是其產品組合的進一步發展前景。Wi2wiCrystal,TV05壓控溫補晶振,TV05-16000X-WMD3RX晶振.

LH-2

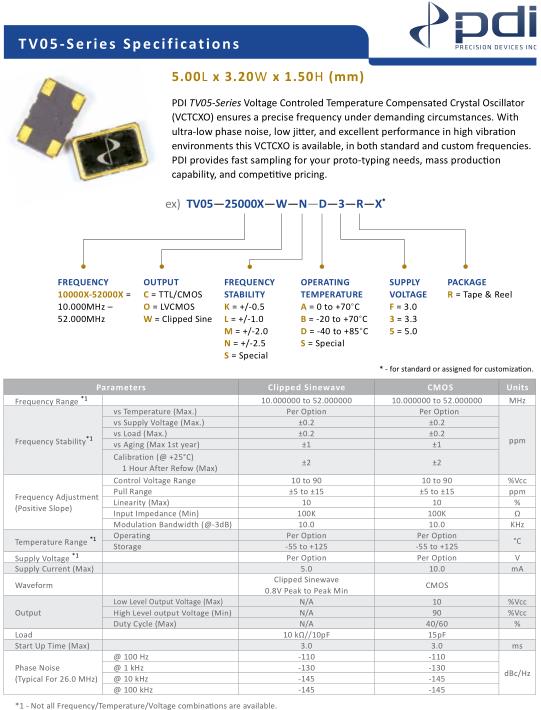

Parameters -Wi2Wi晶振-TV05晶振		Clipped Sinewave	CMOS	Units
Frequency Range *1		10.000000 to 52.000000	10.000000 to 52.000000	MHz
Frequency Stability *1	vs Temperature (Max.)	Per Option	Per Option	ppm
	vs Supply Voltage (Max.)	±0.2	±0.2
	vs Load (Max.)	±0.2	±0.2
	vs Aging (Max 1st year)	±1	±1
	Calibration (@ +25°C)	±2	±2
	1 Hour After Refow (Max)	±2	±2
Frequency Adjustment	Control Voltage Range	10 to 90	10 to 90	%Vcc
(Positive Slope)	Pull Range	±5 to ±15	±5 to ±15	ppm
	Linearity (Max)	10	10	%
	Input Impedance (Min)	100K	100K	Ω
	Modulation Bandwidth (@-3dB)	10	10	KHz
Temperature Range *1	Operating	Per Option	Per Option	°C
Temperature Range *1	Storage	-55 to +125	-55 to +125	°C
Supply Voltage *1		Per Option	Per Option	V
Supply Current (Max)		5	10	mA
Waveform		Clipped Sinewave	CMOS
Waveform		0.8V Peak to Peak Min	CMOS
Output	Low Level Output Voltage (Max)	N/A	10	%Vcc
	High Level output Voltage (Min)	N/A	90	%Vcc
	Duty Cycle (Max)	N/A	40/60	%
Load		10 kΩ//10pF	15pF
Start Up Time (Max)		3	3	ms
Phase Noise	@ 100 Hz	-110	-110	dBc/Hz
(Typical For 26.0 MHz)	@ 1 kHz	-130	-130
	@ 10 kHz	-145	-145
	@ 100 kHz	-145	-145

LH-3

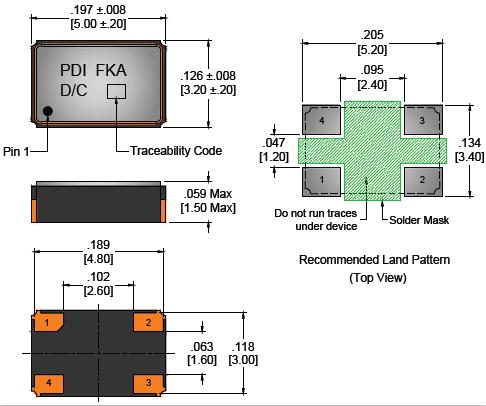

TV05

LH-4

晶體振蕩器和實時時鐘模塊

所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.Wi2wiCrystal,TV05壓控溫補晶振,TV05-16000X-WMD3RX晶振.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近高頻晶振的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

激勵功率

在晶體單元上施加過多驅動力,會導致石英低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則5032有源晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

LH-5

我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英貼片晶體、有源晶振原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.

Wi2Wi晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來石英晶體諧振器、普通石英晶體振蕩器（SPXO）,壓控溫補晶振生產制造中所產生的污染.Wi2wiCrystal,TV05壓控溫補晶振,TV05-16000X-WMD3RX晶振.

Wi2wi晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.

Wi2Wi晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶體,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
