希華晶振,貼片晶振,SPO-5032B晶振

頻率：

尺寸：

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-29952551

希華晶振,貼片晶振,SPO-5032B晶振，5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
本公司于99年起展開“健康活力年、快樂一整年”活動計劃,推行健康檢查、體能檢測、飲食改變、適度體能活動、健康教育講座等活動辦理,改善員工身心健康,提升員工和整體希華晶振生產力、工作意愿及整體的工作表現,促進勞資和諧、強化公司競爭力、創造企業最大的人力資產.配合臺中縣衛生局99年度職場推動全國健康職場自主認證計劃,經衛生署評核通過健康促進及煙害防制認證職場,榮獲全國績優-活力躍動獎職場獎項.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.

項目	符號	規格說明	條件
輸出頻率范圍	f0	1~200 MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	+1.8V DC ±10%∼+3.3V DC±10%	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55 to +125 ℃	裸存
工作溫度	T_use	G: -40 to +85 ℃	請聯系我們查看更多資料http://www.cnlifecy.cn/
		H:-40∼＋85℃
		J:-40 to +85 ℃
頻率穩定度	f_tol	J: ±30×10 -6
		L: ±50×10 -6
		T: ±100×10 -6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

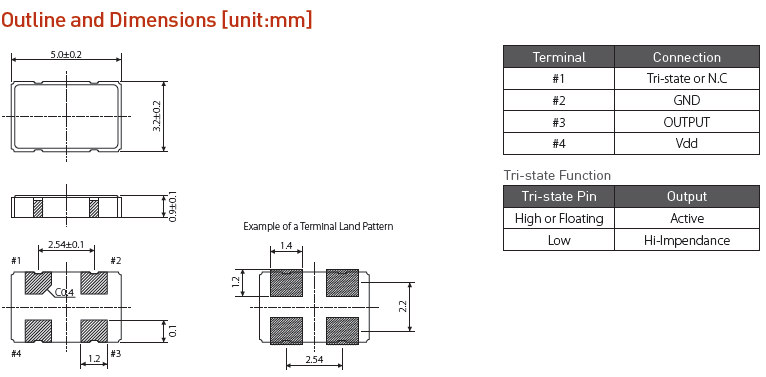

SPO-5032B 5032 OSC

晶體諧振器
如果過大的激勵電力對石英晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊、規格書中規定的范圍內使用.讓無源晶振振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.希華晶振,貼片晶振,SPO-5032B晶振
晶體振蕩器
晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.有些石英晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器(陶瓷片狀電容器等)以最短距離連接.關于個別機型請確認宣傳冊、規格書.
晶體濾波器
注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.如果貼裝晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.如果過大的激勵電力對諧振器外加電壓,有可能導致特性老化或損壞,因此請在濾波器的輸入電平在−10dBm以下的狀態下使用.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色四腳貼片型有源晶振產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
希華晶體科技股份有限公司藉由環境,安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行5032有源貼片晶振環境考量面,安衛危害鑒別作業,生產的環境安衛管理方案和內部稽核為手段,合理化推動環境,安衛管理,落實環境,安衛系統有效實施.并不斷透過教育訓練灌輸員工環境,安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.希華晶振,貼片晶振,SPO-5032B晶振
為落實安全管理,降低職災發生風險,制定“勞工安全衛生管理規章”、“勞工安全衛生管理計劃”,依規章內容實施全廠自動檢查、辦理勞工安全衛生教育訓練、進行全廠安全衛生巡檢.每年進行石英有源晶振生產環境考量面與危害鑒別、風險評估作業,研擬降低風險危害對策,若發生危險事件或災害事故,則展開矯正預防措施進行檢討、改善,達到確保員工作業安全,以達降低風險為目標,創造零災害、零事故之安全職廠.
