頻率：1.500MHz~54.00MHz

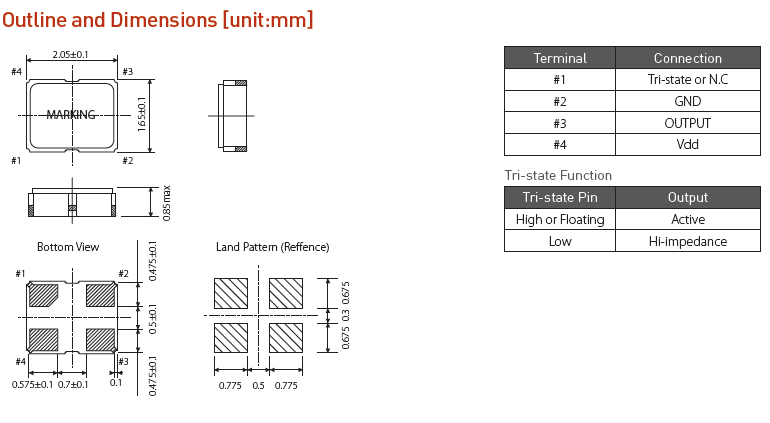

尺寸：2.05*1.65mm
有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要，符合RoHS/無鉛.
希華晶振,貼片晶振,SCO-2016晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
1.500 -54.00 MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.60 V to 3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.cnlifecy.cn/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
石英晶體振蕩器和實時時鐘模塊：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。希華晶振,貼片晶振,SCO-2016晶振
