頻率：19.2~52MHz

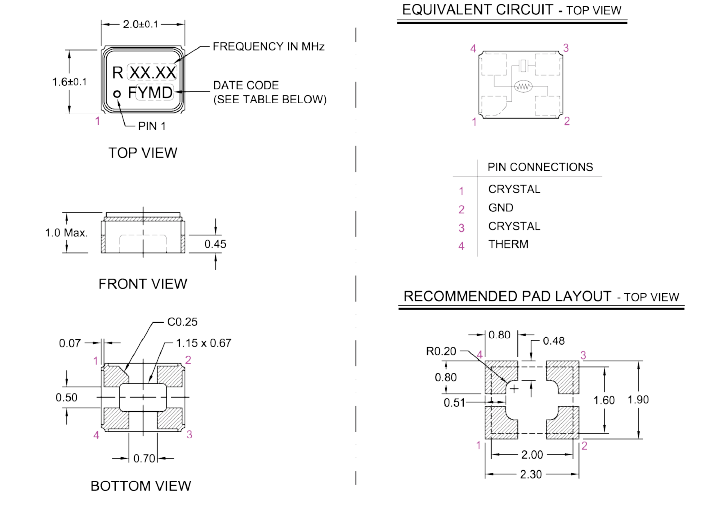

尺寸：2.0×1.6mm
Rakon晶振,RXT2016AT晶振,2016貼片晶振，瑞康晶振成立于1967年，多年來一直是先進的有源晶振,壓控振蕩器, 石英晶振等水晶元件和振蕩器技術的先鋒。自2006年以來，RAKON瑞康晶振已經轉變為全球最大的頻率控制解決方案提供商之一，提供了一個多樣化的產品組合，包括電信、定位和空間和國防市場的先進產品。Rakon晶振有6家制造工廠，包括3家合資工廠和8個研發中心。客戶支持中心位于世界各地的11個辦事處?？偛吭O在新西蘭的奧克蘭。
|
瑞康晶振規格 |
單位 |
RXT2016AT晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
19.2~52MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
0.5μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±25 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
5~32PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
石英晶振各項注意事項：
如果由頻率計數器測量的頻率比目標頻率高，要增加石英晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值，并通過晶體具有較低負載電容（CL）。
方法2：采用小電阻（RR）的晶體。
方法3：使用鎘和CG的不等價的設計。Rakon石英晶體,RXT2016AT晶振,2016貼片晶振
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。
