頻率：26.000MHz~76.800MHz
尺寸：1.6*1.2*0.45mm
1612mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
NDK晶振集團會針對以下5個產品群，迅速對應市場的動向，強化新產品的開發和市場的投入。
1、業用高附加價值產品
開發小型?高精度的OCXO（恒溫晶體振蕩器）、高頻OSC晶振、超低相位噪聲振蕩器等的產業用高附加價值產品并擴大其銷售。
2、車載用高信賴產品
在ADAS（先進駕駛輔助系統）所使用的車載相機和倒車雷達、遠程信息處理等用途，晶體元器件的需求也呈現增加的趨勢。因此，我們會開發TCXO（溫度補償晶體振蕩器）、ICXO(鐘用晶體振蕩器)、SAW器件等的車載用高信賴性產品并擴大其銷售。
3、SAW器件
為對應通信方式的多樣化和新的頻率使用，SAW (彈性表面波) 器件的需求也呈擴大的趨勢。在SAW器件在移動體通信市場的正式量產展開的同時，我們會活用以往在車載市場和客戶間建立起來的信賴關系和經驗，讓這個產品也進入車載市場。
4、一般量產品
面向移動體通信市場，我們會進行溫補晶振的增產和擴大銷售；面向AV/OA市場，我們會開發具有價格競爭力的新產品作為針對IoT(物聯網市場)的標準品并擴大其銷售。
5、感應器器件
基于醫療?看護?護理的需求的增大，我們會進行攜帶型簡易超聲波感應器的開發和擴大銷售。還有以食品檢查為中心的QCM感應器的擴大銷售也會進行。
NDK晶振,進口貼片晶振,NX1612SB晶振.小體積貼片1.6*1.2mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (1.6*1.2*0.45mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.1612mm石英晶體,26M無源SMD晶振,NX1612SB晶振
NDK石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，NDK石英晶振目前主要使用的有 AT 切、BT 切。
|
NDK晶振 |
單位 |
NX1612SB晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
26.000MHZ~76.800MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+85°C |
裸存 |
|
工作溫度 |
T_use |
-30°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
10μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 × 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±12× 10-6/-30°C ~+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7PF |
不同負載電容要求,請聯系我們. |
|

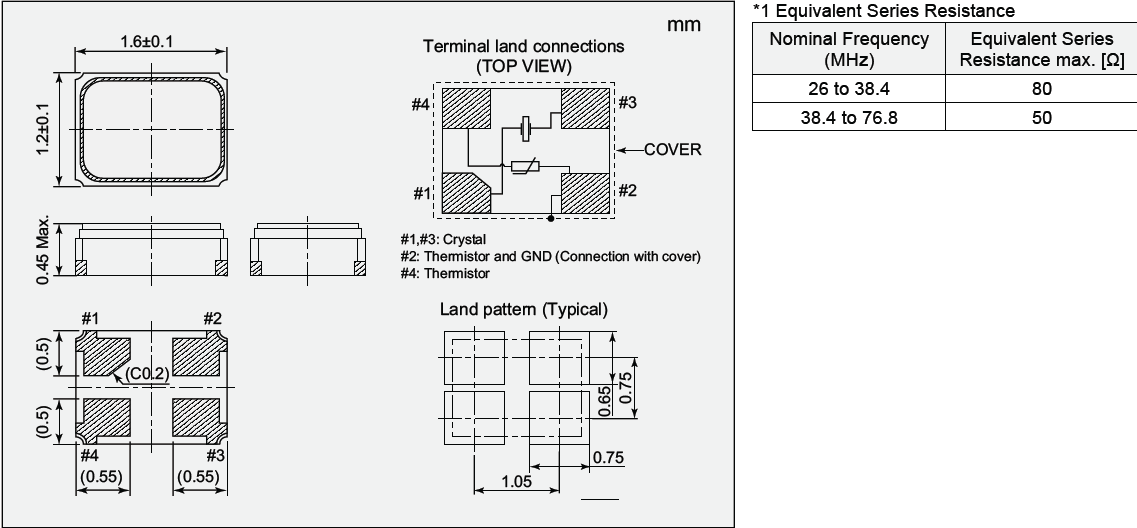

串聯電阻(ESR) |
R1 |
如下表所示 |
-30°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
＜晶體諧振器＞
如果過大的激勵電力對石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。
讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍 以上。1612mm石英晶體,26M無源SMD晶振,NX1612SB晶振
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。
有些進口晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以 最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。
如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。
如果過大的激勵電力對進口諧振器外加電壓，有可能導致特性老化或損壞，因此請在濾波器的輸入電平在−10dBm以下的狀態下使用。NDK晶振,進口貼片晶振,NX1612SB晶振
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請在進行清潔度管理的環境中使用。
NDK晶振，1612貼片晶振，石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。1612mm石英晶體,26M無源SMD晶振,NX1612SB晶振
對我們的1612無源晶振進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。
公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。
NDK晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動。 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。
通過開展節能活動和減少二氧化碳排放防止全球變暖。避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產。遵守有關1.6*1.2mm石英晶體生產環境保護的法律、標準、協議和任何公司承諾的其他要求。NDK晶振,進口貼片晶振,NX1612SB晶振
