頻率：9.6~40MHz

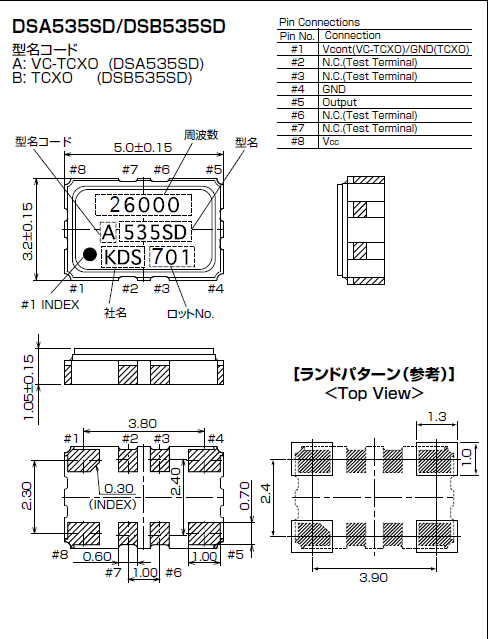

尺寸：5.0×3.2mm
溫補晶振（TCXO）,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求。
KDS晶振,DSB535SD晶振,有源貼片晶振,日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
|
型號 |
DSB535SD晶振(TCXO) |
|
|
輸出頻率范圍 |
9.6~40MHz |
|
|
標準頻率 |
16.3676MHz/16.367667MHz/33.6MHz |
|
|
電源電壓范圍 |
+1.7~+3.5V |
|
|
電源電壓（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗電流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） |
|
|
待機時電流 |
- |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//10pF |
|
|
頻 率 穩 定 度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±0.5×10-6,±2.5×10-6 max./-30~+85℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻 率 控 制 |
控制靈敏度 |
- |
|
頻率控制極性 |
- |
|
|
啟動時間 |
2.0ms max. |
|
石英晶振各項注意事項：
機械振動的影響
當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用SMD晶振產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
晶體單元/諧振器
激勵功率
在晶體單元上施加過多驅動力，會導致石英晶體諧振器產品特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率 （請參閱“激勵功率”章節內容）。KDS晶振,DSB535SD晶振,有源貼片晶振
日本大真空株式會社KDS晶振將：
1.KDS晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動。
2. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。
3.KDS集團將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故.
4.環境政策，在其業務活動的所有領域，從開發、生產和銷售的壓電石英晶體元器件、石英晶體諧振器、溫補晶振、壓電陶瓷諧振器，大真空集團業務政策促進普遍信任的環境管理活動.
5.KDS晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。
6.推進晶振,5032貼片晶振, 壓電石英晶體、有源晶體等元器件的環保型業務,充分發揮綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.
7.過去KDS晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進
