頻率：16MHZ~250MHZ

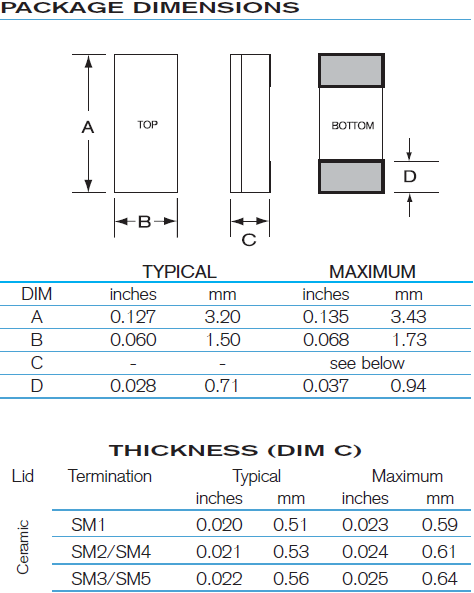

尺寸：3.2x1.5mm
Statek晶振,無源貼片晶振,CX11L晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
STATEK晶振公司在1970年開創了石英晶體,時鐘振蕩器的微小型技術,給頻率控制行業帶來了革命性的變化.時至今日Statek公司依舊注重品質,專注服務不斷改進,致力于研發生產超薄,超小型石英晶振,貼片晶振,石英晶體,有源振蕩器,溫補晶體振蕩器以及傳感器等器件,產品均在美國研發設計,制造,檢測.
STATEK晶振將水晶放置玻璃封裝以及陶瓷蓋封裝內,人造水晶相較于其他使用機械生產的水晶要小的多.所生產水晶元件具有領先優勢,具有以下特點：高穩定性,頻率精準,保存溫度范圍廣,抗老化性能強等特點.Statek石英晶振,晶體振蕩器具有小型化,低功耗,優秀的耐沖擊性,抗氧化性佳等特點.廣泛使用于全球GPS定位系統,WLAN網絡產品,網絡控制器,無線基站,程控交換設備,精密儀器,GPS衛星,汽車應用,計算機,全球GPS定位系統,無線通訊,數碼產品等等.
Statek晶振公司是設計和制造高可靠頻率控制產品的領導者,研發生產低相位低抖動石英晶體振蕩器.以前要實現卓越的高系統性能需要消耗大量的石英晶體振蕩器,這對于很多應用領域而言是筆不小的開銷,因為空間上和電力方面都比較耗資源.為了實現客戶低消耗高收益的作業,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖動石英晶振,石英晶體振蕩器.
Statek石英晶體振蕩器低消耗低電流只需3.2~2.5mm,頻率范圍從20MHZ~50MHZ可供選擇,電壓范圍在1.8V~3.3V之間,在產品中使用的工作溫度范圍廣-55°C+125°C.并且具有超強的耐沖擊性能,可用于軍工產品,軍事領域.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
|
Statek晶振規格 |
單位 |
CX11L晶振頻率范圍 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
16MHZ~250MHZ |
標準頻率 |
|
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.Statek晶振,無源貼片晶振,CX11L晶振
（2）陶瓷封裝貼片晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
