頻率：125MHZ
尺寸：3.2x2.5mm

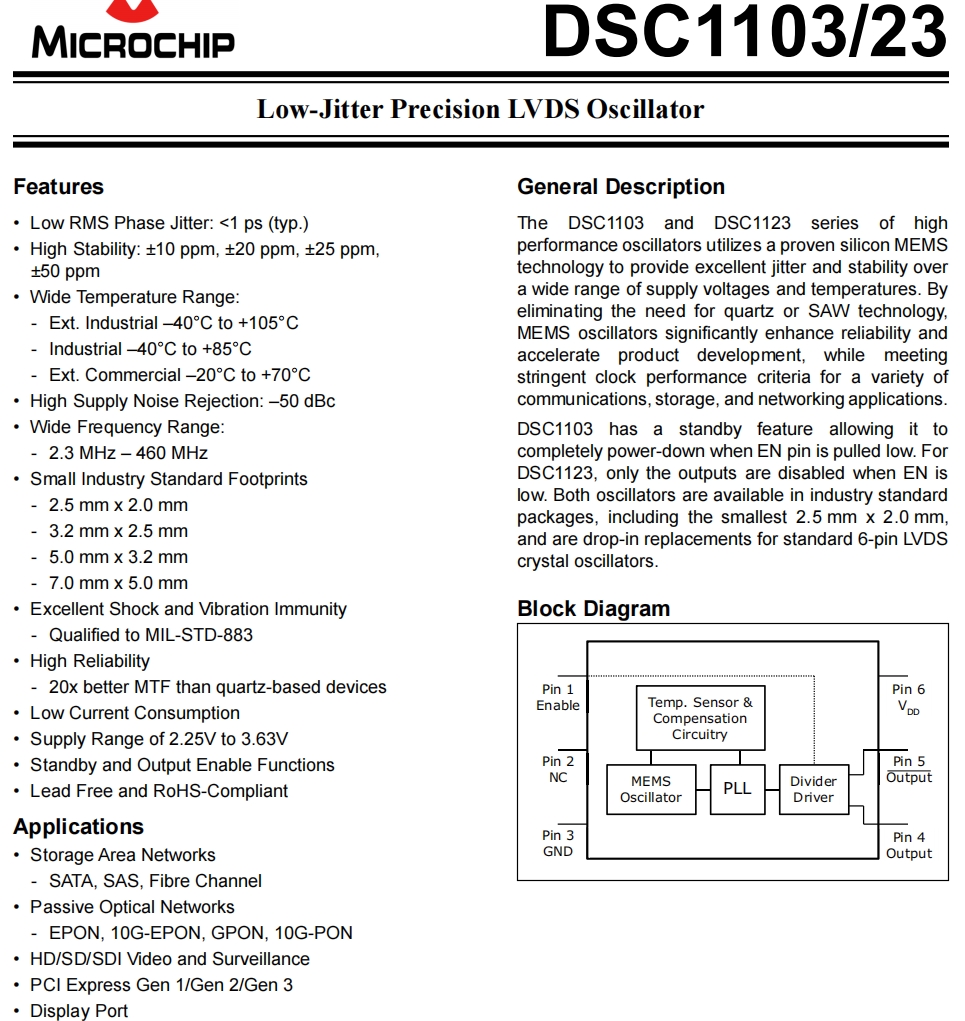

DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振，尺寸3.2x2.5mm，頻率125MHZ，歐美進口晶振，有源貼片晶振，OSC振蕩器，有源振蕩器，差分貼片晶振，差分晶體振蕩器，低抖動晶振，DSC1103和DSC1123系列高性能振蕩器采用了經過驗證的硅MEMS技術提供卓越的抖動和穩定性廣泛的電源電壓和溫度范圍。通過消除了對石英或SAW技術的需要，MEMS振蕩器顯著提高了可靠性和加快產品開發，同時滿足嚴格的時鐘性能標準通信、存儲和網絡應用程序。
DSC1103差分貼片晶振具有備用功能，可用于EN引腳拉低時完全斷電。對于DSC1123，當EN為低的兩種振蕩器都有行業標準封裝，包括最小的2.5毫米x 2.0毫米，是標準6針LVDS的替代品晶體振蕩器.DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振.
DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振，尺寸3.2x2.5mm，頻率125MHZ，歐美進口晶振，有源貼片晶振，OSC振蕩器，有源振蕩器，差分貼片晶振，差分晶體振蕩器，低抖動晶振，DSC1103和DSC1123系列高性能振蕩器采用了經過驗證的硅MEMS技術提供卓越的抖動和穩定性廣泛的電源電壓和溫度范圍。通過消除了對石英或SAW技術的需要，MEMS振蕩器顯著提高了可靠性和加快產品開發，同時滿足嚴格的時鐘性能標準通信、存儲和網絡應用程序。
DSC1103差分貼片晶振具有備用功能，可用于EN引腳拉低時完全斷電。對于DSC1123，當EN為低的兩種振蕩器都有行業標準封裝，包括最小的2.5毫米x 2.0毫米，是標準6針LVDS的替代品晶體振蕩器.DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振.
DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振 參數表
| Parameters | Sym. | Min. | Typ. | Max. | Units | Conditions | |||||||||||||
| Supply Voltage (Note 1) | V DD | 2.25 | 3.63 | V | |||||||||||||||
| Supply Current | IDD | — | — | 0.095 | mA |
DSC1103, EN pin low; all outputs disabled. |
|||||||||||||
| — | 20 | 22 |
DSC1123, EN pin low; all outputs disabled. |
||||||||||||||||
| Frequency Stability | Δf | ±10 | ppm |
Includes frequency variations due to initial tolerance, temp., and power supply voltage. |
|||||||||||||||
| ±20 | |||||||||||||||||||
| ±25 | |||||||||||||||||||
| ±50 | |||||||||||||||||||
| Aging - First Year | ΔfY1 | ±5 | ppm | One year at +25°C | |||||||||||||||
| Aging - After First Year | ΔfY2+ | — | — | <±1 | ppm/yr |
Year two and beyond at +25°C |
|||||||||||||
| Start-up Time (Note 2) | tSU | 5 | ms | T = +25°C | |||||||||||||||
| Input Logic Levels | VIH | 0.75 x V DD | V | Input logic high | |||||||||||||||
| VIL | 0.25 x V DD | Input logic low | |||||||||||||||||
| Output Disable Time (Note 3) | tDA | 5 | ns | ||||||||||||||||
| Output Enable Time | tEN | 5 | ms | DSC1103 | |||||||||||||||
| 20 | ns | DSC1123 | |||||||||||||||||
|
Enable Pull-Up Resistor (Note 4) |
RPU | — | 40 | — | kΩ | Pull-up resistor exist. | |||||||||||||
| LVDS Outputs | |||||||||||||||||||
| Supply Current | IDD | 29 | 32 | mA | Output enabled, RL = 100Ω | ||||||||||||||
| Output Offset Voltage | VOS | 1.125 | 1.4 | V | R = 100Ω Differential | ||||||||||||||
| Delta Offset Voltage | ΔVOS | 50 | mV | ||||||||||||||||
| Peak-to-Peak Output Swing | VPP | 350 | mV | Single-Ended | |||||||||||||||

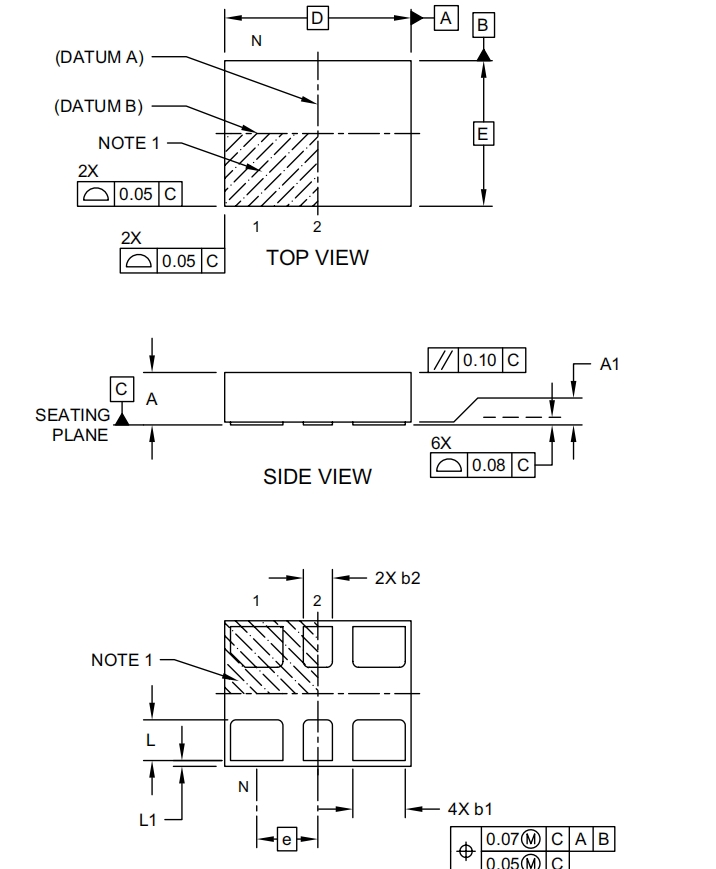

DSC1123CE1-125.0000,Microchip差分振蕩器,6G藍牙模塊晶振 尺寸圖
差分晶振產品特性：
低RMS相位抖動：＜1 ps（典型值）
高穩定性：±10ppm、±20ppm、±25ppm，±50ppm
寬溫度范圍：
-外部工業–40°C至+105°C
-工業-40°C至+85°C
-外部商用-20°C至+70°C
高電源噪聲抑制：-50 dBc
寬頻率范圍：
-2.3 MHz–460 MHz
小型行業標準足跡
-2.5毫米x 2.0毫米
-3.2毫米x 2.5毫米
-5.0毫米x 3.2毫米
-7.0毫米x 5.0毫米
卓越的沖擊和振動抗擾性
符合MIL-STD-883
高可靠性
MTF是基于石英的設備的20倍
低電流消耗
供電范圍為2.25V至3.63V
待機和輸出啟用功能
無鉛且符合RoHS
更多相關Microchip晶振型號
| 原廠代碼 | 品牌 | 型號 | 類型 | 頻率 | 電壓 |
| DSC1001CI5-033.3333 | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 33.3333MHz | 1.8 V ~ 3.3 V |
| DSC1101DM2-012.0000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 12MHz | 2.25 V ~ 3.6 V |
| DSC1001DE5-018.4320 | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 18.432MHz | 1.8 V ~ 3.3 V |
| DSC1101AI2-040.0000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 40MHz | 2.25 V ~ 3.6 V |
| DSC1101AI2-080.0000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 80MHz | 2.25 V ~ 3.6 V |
| DSC1101AI2-064.0000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 64MHz | 2.25 V ~ 3.6 V |
| DSC1124CI5-100.0000 | Microchip振蕩器 | DSC1124 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1121CM2-040.0000 | Microchip振蕩器 | DSC1121 | MEMS (Silicon) | 40MHz | 2.25 V ~ 3.6 V |
| DSC1101DL5-020.0000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 20MHz | 2.25 V ~ 3.6 V |
| DSC1101BI5-133.0000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 133MHz | 2.25 V ~ 3.6 V |
| DSC1101CL5-100.0000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1122NE1-025.0000 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 25MHz | 2.25 V ~ 3.6 V |
| DSC1123CE1-125.0000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V |
| DSC1122DI2-200.0000 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 200MHz | 2.25 V ~ 3.6 V |
| DSC1123CI2-333.3333 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 333.3333MHz | 2.25 V ~ 3.6 V |
| DSC1123CI2-020.0000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 20MHz | 2.25 V ~ 3.6 V |
| DSC1103CE1-125.0000 | Microchip振蕩器 | DSC1103 | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V |
| DSC1123CI1-027.0000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 27MHz | 2.25 V ~ 3.6 V |
| DSC1123CI2-333.3300 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 333.33MHz | 2.25 V ~ 3.6 V |
| DSC1123AI2-156.2570 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 156.257MHz | 2.25 V ~ 3.6 V |
| DSC1123AI2-148.5000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 148.5MHz | 2.25 V ~ 3.6 V |
| DSC1123BL5-156.2500 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1123BI2-100.0000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1103BI2-148.5000 | Microchip振蕩器 | DSC1103 | MEMS (Silicon) | 148.5MHz | 2.25 V ~ 3.6 V |
| DSC1103BI2-135.0000 | Microchip振蕩器 | DSC1103 | MEMS (Silicon) | 135MHz | 2.25 V ~ 3.6 V |
| DSC1102BI2-125.0000 | Microchip振蕩器 | DSC1102 | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V |
| DSC1102BI2-153.6000 | Microchip振蕩器 | DSC1102 | MEMS (Silicon) | 153.6MHz | 2.25 V ~ 3.6 V |
| DSC1123CI5-100.0000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1123CI5-156.2500 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1123DL1-125.0000 | 美國進口Microchip晶振 | DSC1123 | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V |
| MX575ABC70M0000 | Microchip振蕩器 | MX57 | XO (Standard) | 70MHz | 2.375 V ~ 3.63 V |
| MX553BBD156M250 | Microchip振蕩器 | MX55 | XO (Standard) | 156.25MHz | 2.375 V ~ 3.63 V |
| MX575ABB50M0000 | Microchip振蕩器 | MX57 | XO (Standard) | 50MHz | 2.375 V ~ 3.63 V |
| MX573LBB148M500 | Microchip振蕩器 | MX57 | XO (Standard) | 148.5MHz | 2.375 V ~ 3.63 V |
| MX554BBD322M265 | Microchip振蕩器 | MX55 | XO (Standard) | 322.265625MHz | 2.375 V ~ 3.63 V |
| MX573NBB311M040 | Microchip振蕩器 | MX57 | XO (Standard) | 311.04MHz | 2.375 V ~ 3.63 V |
| MX573NBD311M040 | Microchip振蕩器 | MX57 | XO (Standard) | 311.04MHz | 2.375 V ~ 3.63 V |
| MX573NBA622M080 | Microchip振蕩器 | MX57 | XO (Standard) | 622.08MHz | 2.375 V ~ 3.63 V |
| DSC1033DC1-012.0000 | Microchip振蕩器 | DSC1033 | MEMS (Silicon) | 12MHz | 3.3V |
| DSC1001CI2-066.6666B | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 66.6666MHz | 1.8 V ~ 3.3 V |
| DSC1001DI1-026.0000T | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 26MHz | 1.8 V ~ 3.3 V |
| DSC1101CM2-062.2080T | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 62.208MHz | 2.25 V ~ 3.6 V |
| DSC1121DM1-033.3333 | Microchip振蕩器 | DSC1121 | MEMS (Silicon) | 33.3333MHz | 2.25 V ~ 3.6 V |
| DSC1001DI2-004.0960T | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 4.096MHz | 1.8 V ~ 3.3 V |
| DSC1121BM1-024.0000 | Microchip振蕩器 | DSC1121 | MEMS (Silicon) | 24MHz | 2.25 V ~ 3.6 V |
| DSC1101CI5-020.0000T | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 20MHz | 2.25 V ~ 3.6 V |
| DSC1123CI2-125.0000T | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V |
| DSC1101CL5-014.7456 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 14.7456MHz | 2.25 V ~ 3.6 V |
| DSC1104BE2-100.0000 | Microchip振蕩器 | DSC1104 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1123AI2-062.5000T | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 62.5MHz | 2.25 V ~ 3.6 V |
| DSC1103BI2-100.0000T | Microchip振蕩器 | DSC1103 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1121BI2-080.0000 | Microchip振蕩器 | DSC1121 | MEMS (Silicon) | 80MHz | 2.25 V ~ 3.6 V |
| DSC1124CI2-156.2500 | Microchip振蕩器 | DSC1124 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1124CI5-100.0000T | Microchip振蕩器 | DSC1124 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1101DL5-052.8000 | Microchip振蕩器 | DSC1101 | MEMS (Silicon) | 52.8MHz | 2.25 V ~ 3.6 V |
| DSC1104CI5-125.0000 | Microchip振蕩器 | DSC1104 | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V |
| DSC1001DL5-020.0000T | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 20MHz | 1.8 V ~ 3.3 V |
| DSC1001DL5-024.0000T | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 24MHz | 1.8 V ~ 3.3 V |
| DSC1123DI2-100.0000B | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1123CI1-022.8800T | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 22.88MHz | 2.25 V ~ 3.6 V |
| DSC1123CI2-212.5000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 212.5MHz | 2.25 V ~ 3.6 V |
| DSC1122CI2-103.1250 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 103.125MHz | 2.25 V ~ 3.6 V |
| DSC1123CI1-122.8800 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 122.88MHz | 2.25 V ~ 3.6 V |
| DSC1103CE1-200.0000T | Microchip振蕩器 | DSC1103 | MEMS (Silicon) | 200MHz | 2.25 V ~ 3.6 V |
| DSC1103CE1-156.2500T | Microchip振蕩器 | DSC1103 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1122CI1-156.2500 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1123AE1-125.0000T | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V |
| DSC1122AE2-156.2500 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1122BE1-156.2500T | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1123AE2-040.0000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 40MHz | 2.25 V ~ 3.6 V |
| DSC1123AI2-040.0000 | Microchip振蕩器 | DSC1123 | MEMS (Silicon) | 40MHz | 2.25 V ~ 3.6 V |
| DSC1122BI1-100.0000 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1122BI2-100.0000 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1122BI2-114.2850 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 114.285MHz | 2.25 V ~ 3.6 V |
| DSC1122BI2-155.5200 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 155.52MHz | 2.25 V ~ 3.6 V |
| DSC1122BI2-156.2500 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 156.25MHz | 2.25 V ~ 3.6 V |
| DSC1102BI1-100.0000 | Microchip振蕩器 | DSC1102 | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V |
| DSC1122AI2-150.0000 | Microchip振蕩器 | DSC1122 | MEMS (Silicon) | 150MHz | 2.25 V ~ 3.6 V |
| DSC1001DL5-075.0000 | Microchip振蕩器 | DSC1001 | MEMS (Silicon) | 75MHz | 1.7 V ~ 3.6 V |
