頻率：3.2~70MHZ

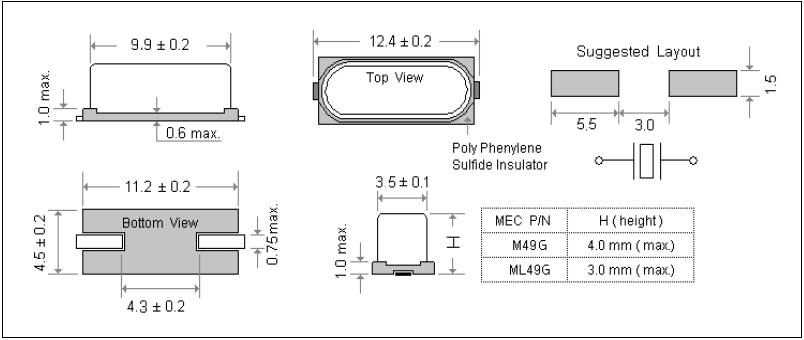

尺寸：12.4*4.5*3.0mm
MERCURY晶振,貼片晶振,ML49晶振,美科利電子工業股份有限公司---臺灣臺北•成立于1973年，自豪地成為臺灣晶體工業的先驅。•公司總部和批量生產設施。• 通過ISO 9001：2008認證。質量管理體系• ISO 14001：2004認證環境管理體系•銷售區域：亞洲，中東，非洲和歐洲. 質量在美科利是首屈一指的，確保每批產品都能滿足從空間技術，電信到消費電子產品等各種應用所需的標準。水星致力于保持高質量 標準通過不斷改進他們的制造技術并保持他們的新產品開發。
石英晶振曲率半徑加工技術：進口晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。
通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。
|
瑪居禮晶振 |
單位 |
ML49晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.2~70MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-10°C to +85°C |
裸存 |
|
工作溫度 |
T_use |
-55°C to +125°C |
標準溫度 |
|
激勵功率 |
DL |
100µW Max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,20,30ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10,30,50ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8~32pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。MERCURY晶振,貼片晶振,ML49晶振
關于沖洗清潔音叉型晶振由于采用小型、薄型的貼片進口晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英無源晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系. MERCURY晶振集團消除事故和環境方面的偶發事件,減少大面積49SMD諧振器、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.MERCURY晶振,貼片晶振,ML49晶振
MERCURY晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來表貼式晶體諧振器、普通晶體振蕩器（SPXO）,生產制造中所產生的污染.
MERCURY晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的耐高溫環境晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
