當前位置：首頁 » 進口晶振 » ILSI晶振 » ILSI晶振,貼片晶振,IM831晶振

prevnext

ILSI晶振,貼片晶振,IM831晶振

頻率：119.342001-137.00MHZ

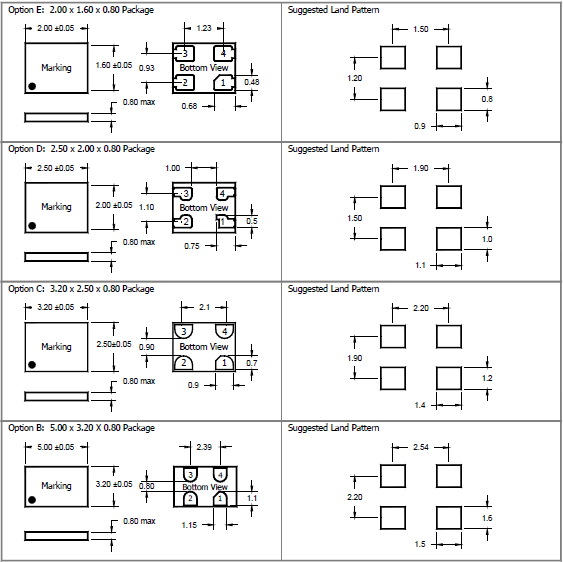

尺寸：5.0*3.2mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-29952551

ILSI晶振,貼片晶振,IM831晶振，小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
有源晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一

ILSI晶振	單位	晶振參數	石英晶振基本條件
標準頻率	f_nom	119.342001-137.00MHZ	標準頻率
儲存溫度	T_stg	-50°C to +150°C	裸存
工作溫度	T_use	-40°C to +85°C, -40°C to +105°C, or -40°C to +125°C	標準溫度
激勵功率	DL	100 µW Max	推薦:1μW ～ 100μW
頻率公差	f_— l	±50ppm, ±30ppm, ±25ppm, ±20ppm, ±15ppm, or ±10ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.cnlifecy.cn/
頻率溫度特征	f_tem	±100ppm, ±50ppm, ±30ppm, or ±20ppm	超出標準的規格請聯系我們.
負載電容	CL	8pF to 32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

SMD晶振,超小型表面貼片型SMD晶振,IM831晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。SMD晶振,超小型表面貼片型SMD晶振,IM831晶振

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。SMD晶振,超小型表面貼片型SMD晶振,IM831晶振

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

ILSI晶振,貼片晶振,IM831晶振

ILSI晶體科技本于‘善盡企業責任、降低貼片晶振對環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,產品同時也能達到國際環保、安全衛生標準.
2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色普通有源晶振產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.SMD晶振,超小型表面貼片型SMD晶振,IM831晶振
勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保有源貼片晶振工作場所安全、實施員工健康管理’一直是ILSI晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.

ILSI晶振,貼片晶振,IM831晶振
