ILSI晶振,溫補晶振,I731晶振

頻率：10-27.0MHZ

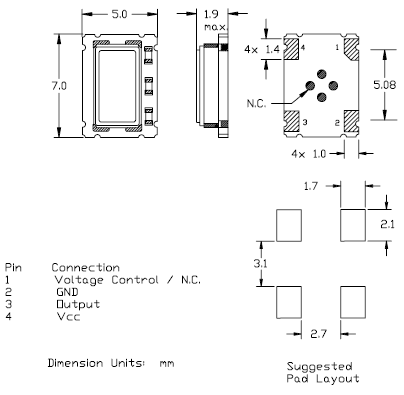

尺寸：5.0*7.0mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-29952551

ILSI晶振,溫補晶振,I731晶振，7050mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
壓電石英晶振主要是利用石英材料（水晶）的壓電效應制成的電子原件和器件，壓電效應是一種機電能量互換的現象，壓電效應分為正壓電效應和逆壓電效應，正壓電效應是以機械應力及，應變（形變）作用而使物體產生電荷或電壓輸出。逆壓電效應是以電能輸入使之產生機械能或，位移（形變）的輸出。如果把交變電壓施加到石英晶振芯片兩個電極之間，當交變電壓的頻率與石英晶振芯片固有頻率一致時，通過逆壓電效應，芯片便產生機械振動，同時又通過正壓電效應而輸出電信號。石英晶振材料的壓電效應是有方向性的，只有在電軸方向才具有壓電效應。石英有天然自然的結晶體，也有人工制造的結晶體。天然石英和人造石英均為多面體形狀。目前電子元器件使用的主要是人造石英材料。

ILSI晶振	單位	晶振參數	石英晶振基本條件
標準頻率	f_nom	10-27.0MHZ	標準頻率
儲存溫度	T_stg	-50°C to +150°C	裸存
工作溫度	T_use	-40°C to +85°C, -40°C to +105°C, or -40°C to +125°C	標準溫度
激勵功率	DL	100 µW Max	推薦:1μW ～ 100μW
頻率公差	f_— l	±50ppm, ±30ppm, ±25ppm, ±20ppm, ±15ppm, or ±10ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.cnlifecy.cn/
頻率溫度特征	f_tem	±100ppm, ±50ppm, ±30ppm, or ±20ppm	超出標準的規格請聯系我們.
負載電容	CL	8pF to 32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

智能手機晶振,7050晶振,I731晶振

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）

Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。智能手機晶振,7050晶振,I731晶振

Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。

一個穩定的振蕩電路需要的負電阻，其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。

例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：智能手機晶振,7050晶振,I731晶振

線路連接的電阻（R）與晶體串聯

（2）從起點到振蕩的停止點調整R的值。

（3）振蕩期間測量R的值。

（4）你將能夠獲得負電阻的值，|·R|= R +的Rr，和RR =晶振的阻力。

附：所連接的電路的雜散電容，可能會影響測定值。

如果晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。

采用具有較低電阻（RR）的晶振。

使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。

但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因?yàn)?b>石英晶體沒有足夠的輸出波形振幅。
