頻率：1.300MHz to 160.000MHz

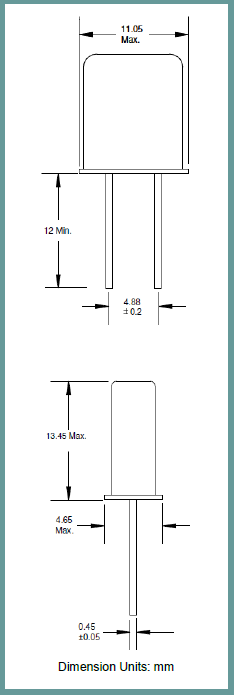

尺寸：11.05*4.65mm
ILSI晶振,石英晶振,HC49U晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,
ILSI-MMD Inc.銷售渠道由全球24個地區代表組成，覆蓋50個美國，加拿大西部和東部，墨西哥，亞洲，英國，波蘭，德國，法國，意大利，奧地利和南美洲中的45個。銷售渠道還受到由多國一級分銷商，地區無源晶振分銷，美國分類目錄和歐洲分類目錄組成的分銷基礎設施的支持; 共有8家專營分銷渠道合作伙伴。HC49U晶振,引腳焊接石英晶振,49U型插件晶體
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.
|
ILSI晶振 |
單位 |
HC49U晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
1.300MHz to 160.000MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40° C to +85° C |
裸存 |
|
工作溫度 |
T_use |
0°C to +70°C |
標準溫度 |
|
激勵功率 |
DL |
1mWatts Maximum |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30 ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
使用環境(溫度和濕度)
請在規定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.HC49U晶振,引腳焊接石英晶振,49U型插件晶體
晶體單元/諧振器
激勵功率
在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率 (請參閱“激勵功率”章節內容).
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.ILSI晶振,石英晶振,HC49U晶振
公司插件石英晶體產出事業廢棄物先實施分類、暫存管理,依法委托合格業者清除、處理并上網申報.事業廢棄物清理以回收、再利用之處理方式優先考量,無法回收再利用者以焚燒、掩埋方式處理.可回收再利用廢棄物比例自2008年32%提升到2011年8月止53%,有效降低環境負荷.
為落實安全管理,降低職災發生風險,制定“勞工安全衛生管理規章”、“勞工安全衛生管理計劃”,依規章內容實施全廠自動檢查、辦理勞工安全衛生教育訓練、進行全廠安全衛生巡檢.每年進行環境考量面與危害鑒別、風險評估作業,研擬降低風險危害對策,若發生危險事件或災害事故,則展開矯正預防措施進行檢討、改善,達到確保員49U插件晶振工作業安全,以達降低風險為目標,創造零災害、零事故之安全職廠.ILSI晶振,石英晶振,HC49U晶振
ILSI晶體科技股份有限公司藉由環境,安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面,安衛危害鑒別作業,生產的環境安衛管理方案和內部稽核為手段,合理化推動環境,安衛管理,落實環境,安衛系統有效實施.并不斷透過教育訓練灌輸員工環境,安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少49U插件諧振器對環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.HC49U晶振,引腳焊接石英晶振,49U型插件晶體
