頻率：30 kHz to 192.000 kHz

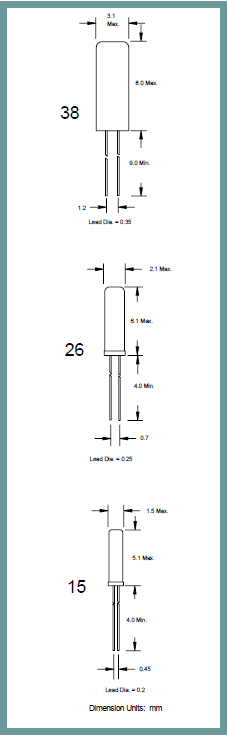

尺寸：3*8mm
ILSI晶振,圓柱晶振,38晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,圓柱晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
1995年，ILSI北京中國辦事處開業。1998年，ILSI美國公司搬遷到它現在的位置，這是一個位于內華達州里諾的10,000平方英尺的世界總部。1999年，ILSI香港中海物流中心開業。2007年ILSI韓國辦事處的開業完成了我們在美國和亞洲提供OCXO晶振銷售真正實體店的目標，這些實體由直接員工提供，以支持我們在北美，墨西哥，亞洲和歐洲快速增長的客戶群。
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.38晶振,3*8尺寸圓柱晶體,32.768K插件諧振器
|
ILSI晶振 |
單位 |
38晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
30 kHz to 192.000 kHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40° C to +85° C |
裸存 |
|
工作溫度 |
T_use |
-40° C to +85° C |
標準溫度 |
|
激勵功率 |
DL |
1 µW Max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
-0.034 ppm / ° C 2 Typical. |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.ILSI晶振,圓柱晶振,38晶振
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.
SMD產品
SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.38晶振,3*8尺寸圓柱晶體,32.768K插件諧振器
ILSI晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境,安衛手冊’,以界定本公司環境,安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境,安衛管理系統與各書面、辦法書之對應關系,包含在環境,安衛管理系統內之流程順序及交互作用的描述.本公司環境,安衛管理系統之適用范圍包含公司所有的活動、KHZ千赫晶體產品及服務. 38晶振,3*8尺寸圓柱晶體,32.768K插件諧振器
ILSI晶體科技股份有限公司藉由環境,安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面,安衛危害鑒別作業,生產的環境安衛管理方案和內部稽核為手段,合理化推動環境,安衛管理,落實環境,安衛系統有效實施.并不斷透過教育訓練灌輸員工環境,安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少32.768K圓柱晶振環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.ILSI晶振,圓柱晶振,38晶振
勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保低頻音叉晶體工作場所安全、實施員工健康管理’一直是ILSI晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
