頻率：9.83 ~ 100.000 MHz

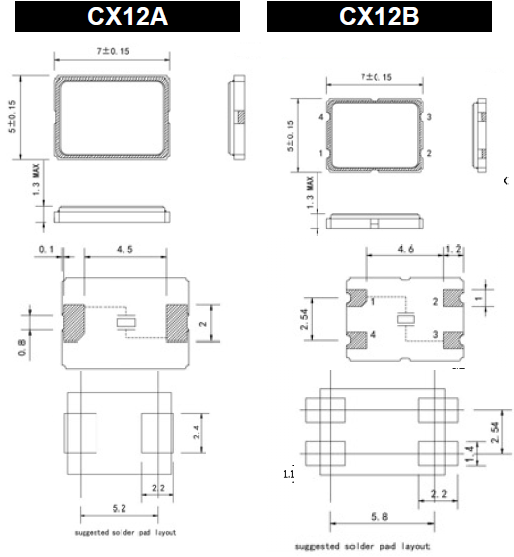

尺寸：7.0*5.0mm
Cardinal晶振,石英晶振,CX12B晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
Taitien是全球領先的頻率控制產品制造商，提供廣泛的石英晶體，振蕩器，VCXO，TCXO晶振，OCXO，精密晶體和厚度監視器晶體。該公司通過了ISO 9001和TS 16949認證，在臺灣，中國和美國擁有制造，設計和應用工程資源。
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.CX12B晶振,無源7050石英晶振,SMD石英晶體諧振器
|
Cardinal晶振 |
單位 |
CX12B晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
9.83 ~ 100.000 MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作溫度 |
T_use |
-10°C~ +60°C |
標準溫度 |
|
激勵功率 |
DL |
0.1 mW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 50ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
± 30ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.CX12B晶振,無源7050石英晶振,SMD石英晶體諧振器
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.Cardinal晶振,石英晶振,CX12B晶振
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
Cardinal晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意. 與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強金屬面編帶包裝晶振產品化學物質管理.CX12B晶振,無源7050石英晶振,SMD石英晶體諧振器
嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的四腳無源晶體諧振器材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.
Cardinal晶振本于‘善盡企業責任、降低7050無源貼片晶振對環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,石英晶振產品不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則.Cardinal晶振,石英晶振,CX12B晶振
