頻率：3.579545~80MHZ

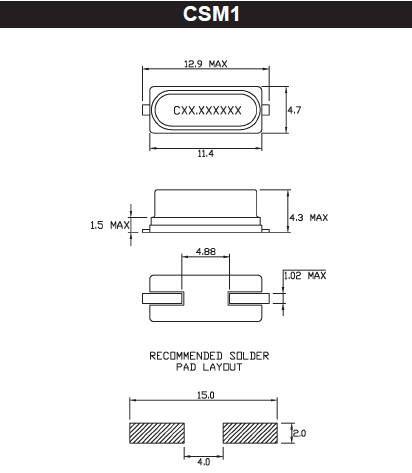

尺寸：12.9*4.7mm
Cardinal晶振,石英晶振,CSM1晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
Cardinal Components公司除了在晶體，振蕩器，TCXO和VCXO晶振石英基于時鐘產品的商品市場上的競爭對手外，還有哪些產品？在Cardinal Components，Inc.自1986年以來，我們一直向北美，歐洲和亞洲的電子行業供應最優質的石英晶體和振蕩器。在我們的歷史中，我們與許多客戶保持著長期的合作關系。他們回來是因為他們知道，不管挑戰如何，Cardinal都能完成工作！
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.CSM1晶振,49S貼片諧振器,兩腳無源插件晶振
|
Cardinal晶振 |
單位 |
CSM1晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.579545~80MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作溫度 |
T_use |
-10°C~ +60°C |
標準溫度 |
|
激勵功率 |
DL |
1.0 mW Max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 50 ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
± 50 ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.
每個封裝類型的注意事項
(1)陶瓷包裝產品與SON產品
在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂).尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.Cardinal晶振,石英晶振,CSM1晶振
陶瓷包裝產品
(2)陶瓷封裝產品
在一個不同擴張系數電路板(環氧玻璃)上焊接壓電陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.CSM1晶振,49S貼片諧振器,兩腳無源插件晶振
Cardinal晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和車載電子領域晶振產品生產安全的方針和承諾.與我們的員工一起開創并保持一個免于事故的工作場所.為確保安全、提高保護預防措施、石英晶振產品的可靠性以及職業安全,確保職業健康與環境的優越性,通過正式的管理評審和對健康、安全和環境實施效果的持續改進,保護人群及財產與環境.
重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效. 將持續的環境、健康和安全方面的改進、遙控器插件晶振污染預防和員工的努力納入日常運行當中.加強石英晶振污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.Cardinal晶振,石英晶振,CSM1晶振
以最小化使用危險材料、能源和其它資源為目的進行公司49S假貼片晶振產品及服務的安全生產和使用,并確保回收利用.以防治污染、保存資源的方式進行商務運作,并積極地對以往的環境破壞進行揭露.持續改進,將環境管理與商務運行和決策過程高度集成,規范其行為.不斷進行持續改進的實踐.CSM1晶振,49S貼片諧振器,兩腳無源插件晶振
