頻率：3.579545 ~ 64.000 MHz

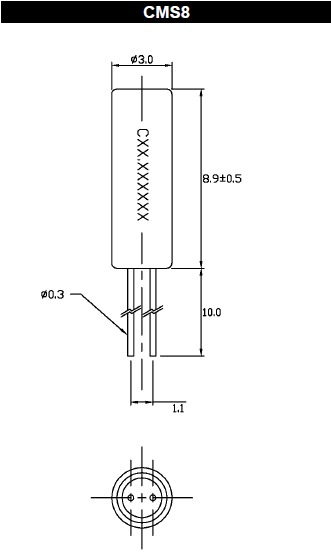

尺寸：3*9mm
Cardinal晶振,石英晶振,CMS8晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,
Cardinal晶振公司環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治有源晶振工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
石英晶振真空退火技術:晶振高真空退火處理是消除SMD晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.CMS8晶振,引腳型圓柱晶振,兆級插件石英晶振
|
Cardinal晶振 |
單位 |
CMS8晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.579545 ~ 64.000 MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作溫度 |
T_use |
-10°C~ +70°C |
標準溫度 |
|
激勵功率 |
DL |
1.0 mW Max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 50 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±0.035ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).Cardinal晶振,石英晶振,CMS8晶振
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.CMS8晶振,引腳型圓柱晶振,兆級插件石英晶振
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
Cardinal晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意. 與供應商和其他業務伙伴合作,減少圓柱晶振溫室氣體的排放,有效利用資源,加強石英晶振產品化學物質管理.
Cardinal晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,圓柱兆級諧振器產品不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則.Cardinal晶振,石英晶振,CMS8晶振
Cardinal晶振公司事業石英晶振廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色3x9圓柱晶振產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.CMS8晶振,引腳型圓柱晶振,兆級插件石英晶振
