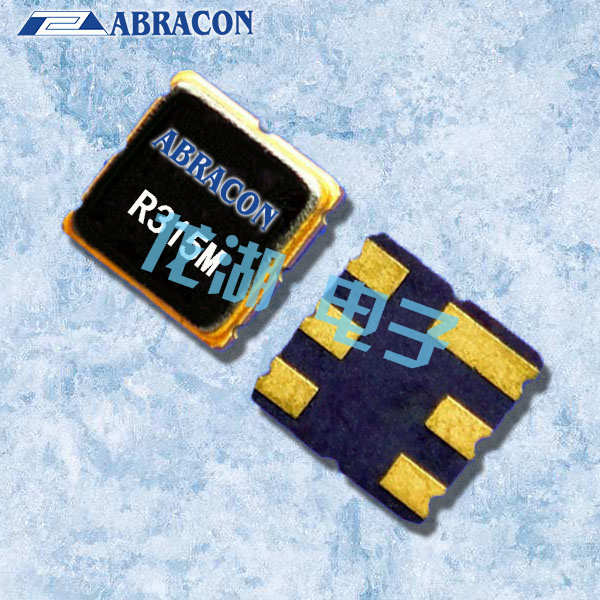

窄帶濾波器

離散諧振器和單片雙諧振器都在石英晶振晶片的相對面上具有電極對。除了激發晶片的自然機械共振之外，這些電極不可避免地產生靜電電容（C0）。窄帶濾波器是可以設計網絡的濾波器，因此（C0）是網絡的一部分，在大多數情況下通過額外的外部電容補充。隨著帶寬的增加，允許的補充電容量減少并最終變?yōu)樨?fù)值。對于濾波器為窄帶，允許的補充電容必須大于或等于零。最大無電感帶寬是補充電容等于零的帶寬，是可以實現窄帶設計的最大帶寬。諧振器等效電路的電容比C0/C1確定該最大帶寬。對于使用基模AT切諧振器的陶瓷諧振器，在理想條件下，該最大帶寬約為中心頻率的0.32％。在帶寬超過此限制時，必須更改網絡設計，以包含與晶體諧振器并聯的電感器。

中頻帶濾波器

中頻帶濾波器使用電感器來消除由諧振器(C0)提供的過量電容和不可避免的補充雜散電容。有兩種類型的中頻帶濾波器。第一種類型有時被稱為帶有擴散線圈（電感器）的窄帶濾波器。電感器被視為負電容，吸收一些(C0)和雜散分流電容，留下窄帶設計所需的減少量。在這種類型的濾波器中，寄生線圈損耗可能導致上通帶嚴重倒圓(或者在某些情況下，導致下通帶的圓化)。第二種類型的中頻帶濾波器設計成沒有與3225體諧振器的運動元件并聯的電容。在帶寬變得接近寬帶之前，其通帶很大程度上不受寄生線圈損耗的影響。這種類型的過濾器使用多余的晶體。諧振器設計可能只提供7極性能。這種缺點被設計技術的靈活性所抵消，該設計技術允許實現橢圓函數和單側響應。大多數中頻帶設計使用分立諧振器，但它們可能包含單片雙諧振器。基波諧振器的帶寬介于0.3％和1.0％之間。脈沖響應有時會出現在濾波器帶通中，通常會出現在過渡區域中，并且通常會在濾波器阻帶中強烈激發。

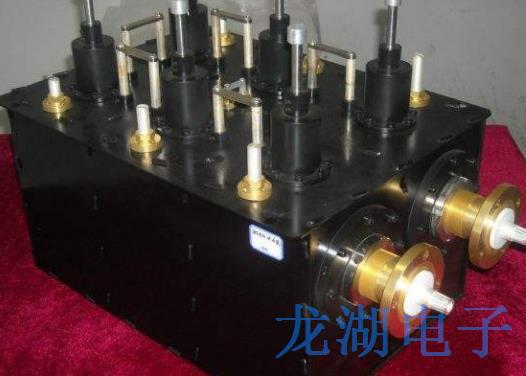

寬帶濾波器

這些濾波器使用電感器在容納諧振器（C0）的同時為濾波器響應提供極點。因此，濾波器響應對電感和Q值非常敏感，如果要保持性能，則需要對電感進行精確的溫度補償,使用溫補晶振。帶寬介于中心頻率的1％到10％之間。通常使用分立諧振器。當使用AT切割晶體時，濾波器通帶和過渡區域中通常會出現寄生響應。電感器由于它們增加了極點，因此可以抑制濾波器阻帶中的寄生響應。
