DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振，尺寸5.0x3.2mm，頻率19.2MHZ，日本大真空晶振，進口有源晶振，VCTCXO壓控溫補晶振，5032mm有源晶振，十腳有源振蕩器，有源貼片晶振，OSC有源晶振，無鉛環保有源晶振，VCTCXO振蕩器，壓控有源晶體振蕩器，高質量有源晶振，高性能有源晶振，低抖動有源晶振，低功耗有源晶振，低電壓有源晶振，低耗能有源晶振，6G應用有源晶振，室外基站有源晶振，網絡設備有源晶振，交換機有源晶振，無線路由器有源晶振，軍事應用有源晶振，航空航天專用有源晶振，藍牙模塊有源晶振，儀器設備有源晶振，測試測量有源晶振，具有低抖動高質量的特點，有源振蕩器產品超級適合用于室外基站，網絡設備，交換機，無線路由器，軍事應用，航空航天，藍牙模塊，儀器設備，測試測量等應用場景.DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振.

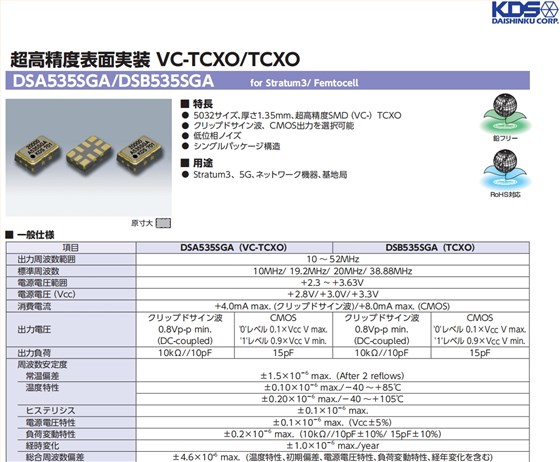

DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振參數表
| 項目 | DSA535SGA（VC-TCXO） | DSB535SGA（TCXO） | |||||||||||||||||||||||||||||
| 出力周波數範囲 | 19.2MHz | ||||||||||||||||||||||||||||||
| 標準周波數 | 10MHz/ 19.2MHz/ 20MHz/ 38.88MHz | ||||||||||||||||||||||||||||||
| 電源電圧範囲 | +2.3 ~ +3.63V | ||||||||||||||||||||||||||||||
| 電源電圧（VCC） | +2.8V/＋3.0V/＋3.3V | ||||||||||||||||||||||||||||||
| 消費電流 | +4.0mA max. (クリップドサイン波)/+8.0mA max. (CMOS) | ||||||||||||||||||||||||||||||
| 出力電圧 |
クリップドサイン波 0.8Vp-p min. （DC-coupled） |
CMOS '0'レベル 0.1×Vcc V max. '1'レベル 0.9×Vcc V min. |
クリップドサイン波 0.8Vp-p min. （DC-coupled） |
CMOS '0'レベル 0.1×VCCV max. '1'レベル 0.9×VCCV min. |
|||||||||||||||||||||||||||
| 出力負荷 | 10kΩ//10pF | 15pF | 10kΩ//10pF | 15pF | |||||||||||||||||||||||||||
|
周波數安定度 常溫偏差 |
±1.5×10−6max.（After 2 reflows） | ||||||||||||||||||||||||||||||
| 溫度特性 | ±0.10×10−6max./−40 ~＋85℃ | ||||||||||||||||||||||||||||||
| ±0.20×10−6max./−40 ~＋105℃ | |||||||||||||||||||||||||||||||
| ヒステリシス | ±0.1×10−6max. | ||||||||||||||||||||||||||||||
| 電源電圧特性 | ±0.1×10−6max.（VCC±5%） | ||||||||||||||||||||||||||||||
| 負荷変動特性 | ±0.2×10−6max.（10kΩ//10pF±10%/ 15pF±10%） | ||||||||||||||||||||||||||||||
| 経時変化 | ±1.0×10−6max./year | ||||||||||||||||||||||||||||||
| 総合周波數偏差 | ±4.6×10-6max.(溫度特性、初期偏差、電源電圧特性、負荷変動特性、経年変化を含む) | ||||||||||||||||||||||||||||||
|

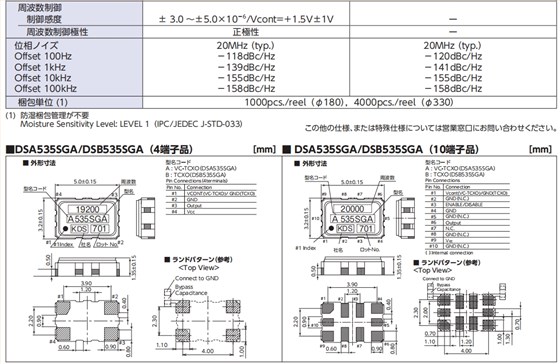

周波數制御 制御感度 周波數制御極性 |
± 3.0 ?±5.0×10−6/Vcont=＋1.5V±1V |
ー |
|||||||||||||||||||||||||||||
| 正極性 | ー | ||||||||||||||||||||||||||||||
|
位相ノイズ Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz |
20MHz （typ.） −118dBc/Hz −139dBc/Hz −155dBc/Hz −158dBc/Hz |
20MHz （typ.） −120dBc/Hz −141dBc/Hz −155dBc/Hz −158dBc/Hz |
|||||||||||||||||||||||||||||
| 梱包単位 (1) | 1000pcs./reel(φ180） ，4000pcs./reel(φ330） | ||||||||||||||||||||||||||||||

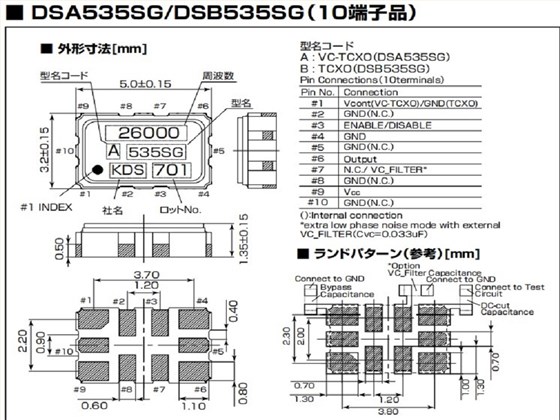

DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振 尺寸圖

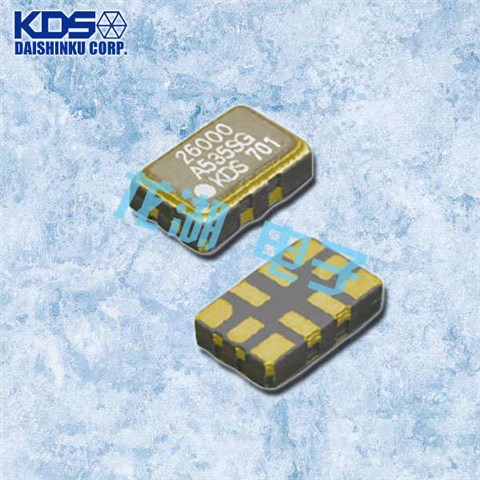

DSA535SG壓控溫補晶振,1XTQ19200ELA,KDS室外基站晶振
OSC晶振產品特點:
5032尺寸，厚度1.35mm，超高精度SMD（VC-）TCXO
可選擇剪裁正弦波、CMOS輸出
低相位噪聲
單包裝結構
| 晶振廠家 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 | 精度 |
| KDS晶振 | 1AJ240006BB | SMD-49 | 11*4.6 | 24.000M | 16PF | 30PPM |
| KDS晶振 | 1AJ245765C | SMD-49 | 11*4.6 | 24.576M | 18PF | 30PPM |
| KDS晶振 | 1AR245766AZ | SMD-49 | 11*4.6 | 24.576M | 20PF | 30ppm |
| KDS晶振 | 1AR245766BE | SMD-49 | 11*4.6 | 24.576M | ||
| KDS晶振 | 1AJ250004B | SMD-49 | 11*4.6 | 25.000M | 20PF | 30PPM |
| KDS晶振 | 1AR270002GA | SMD-49 | 11*4.6 | 27.000M | 12.9PF | 20PPM |
| KDS晶振 | 1AR270002CG | SMD-49 | 11*4.6 | 27.000M | 10PF | 20PPM |
| KDS晶振 | 1AR270002CGA | SMD-49 | 11*4.6 | 27.000M | 10PF | 30PPM |
| KDS晶振 | 1AR270002EH | SMD-49 | 11*4.6 | 27.000M | 12PF | 20PPM |
| KDS晶振 | 1AV270002BA | SMD-49 | 11*4.6 | 27.000M | 16PF | 50PPM |
| KDS晶振 | 1AR270002CQ | SMD-49 | 11*4.6 | 27.000M | 10PF | 30ppm |
| KDS晶振 | 1AJ270002CH | SMD-49 | 11*4.6 | 27.000M | 10PF | 20ppm |
| KDS晶振 | 1AJ270002DT | SMD-49 | 11*4.6 | 27.000M | 12PF | 15ppm |
| KDS晶振 | 1AR304002A | SMD-49 | 11*4.6 | 30.400M | 12PF | 50ppm |
| KDS晶振 | 1AC112893EA | AT-49 | 11*4.6 | 11.2893M | 10PF | 20ppm |
| KDS晶振 | 1AC125821EA | AT-49 | 11*4.6 | 12.58291M | 8.8PF | 20ppm |
| KDS晶振 | 1AY289002DB | AT-49 | 11*4.6 | 28.900M | 12PF | 50PPM |
| KDS晶振 | SB103CE1MM | SINGLE | ||||
| KDS晶振 | 1JAAL0032768BAAX | MO1532 | 32.768K | |||
| KDS晶振 | 17CG03840A06 | DSR1612ATH | 1612 | 38.400M | 8PF | 10ppm |
| KDS晶振 | 1RAK38400CKA | DSR211STH | 2016 | 38.4M | 7pf | 12ppm |
| KDS晶振 | 1XZA032768AD19 | DSK321STD | 3225 | 32.768K | ||
| KDS晶振 | 7FG00003A03 | DSO1612AR | 1612 | 32.768KHZ | 3.3V | 20PPM |
| KDS晶振 | ZC08759 | DSO211AH | 2016 | 25.000M | 3.3V | 50ppm |
| KDS晶振 | 1XSF016000EH | DSO221SHF | 2520 | 16.000M | ||
| KDS晶振 | 1XSE012000AR58 | DSO321SR | 3225 | 12.000M | 3.3V | 50ppm |
| KDS晶振 | 7FE02496A00 | DSO221SX | 2520 | 24.96M | ||
| KDS晶振 | 1XSF033333ARA | DSO221SR | 2520 | 33.3333M | 100ppm | |
| KDS晶振 | 1XSE024000AW1 | DSO321SW | 3225 | 24.000M | ||
| KDS晶振 | 1XSE025000AR5 | DSO321SR | 3225 | 25.000M | ||
| KDS晶振 | 1XSE033333ARD | DSO321SR | 3225 | 33.3333M | ||
| KDS晶振 | 1XSE038702AR | DSO321SRAB | 3225 | 38.7024M | ||
| KDS晶振 | 1XSE050000ART | DSO321SR | 3225 | 50.000M | 100ppm | |
| KDS晶振 | 1XST156250AKM | DSO323SK | 3225 | 156.25M | 50PPM | |
| KDS晶振 | 1XSR025000AR25 | DSO751SR | 7050 | 25.000M | 3.3V | 50ppm |
| KDS晶振 | 1XSA050000AVW | DSO751SV | 7050 | 50.000M | 3.3V | 100ppm |
| KDS晶振 | ZC12456 | DSB211SDN | 2016 | 16.320M | 3.3V | 1.5ppm |
| KDS晶振 | 1XXD16367MAA | DSB211SDN | 2016 | 16.367667M | 3.3V | 1.5ppm |
| KDS晶振 | 1XXB16367MAA | DSB221SDN | 2520 | 16.367667M | 2.8V | 1.5ppm |
| KDS晶振 | 1XXD24000MBA | DSB211SDN | 2016 | 24.000M | ||
| KDS晶振 | 1XXD26000MAA | DSB211SDN | 2016 | 26.000M | ||
| KDS晶振 | 1XXD38400MFA | DSB211SDN | 2016 | 38.400M | ||
| KDS晶振 | 1XXD40000PDA | DSB211SDN | 2016 | 40.000M | ||
| KDS晶振 | 1XXD32000PBA | DSB211SDN | 2016 | 32.000M | ||
| KDS晶振 | 1XXD52000PBA | DSB211SDN | 2016 | 52.000M | ||
| KDS晶振 | ZC12467 | DSA211SDN | 2016 | 16.32M | 3.3V | 1.5ppm |
| KDS晶振 | 7DF01920A09 | DSA211SDN | 2016 | 19.200M | ||
| KDS晶振 | 1XXC20000MAA | DSA211SDN | 2016 | 20.000M | ||
| KDS晶振 | 1XXB16369JFA | DSB221SDN | 2520 | 16.369M | 3.3V | 1.5ppm |
| KDS晶振 | 1XXB24000MEA | DSB221SDN | 2520 | 24.000M | ||
| KDS晶振 | 1XXB25000PAA | DSB221SDN | 2520 | 25.000M | ||
| KDS晶振 | 1XXB26000MAA | DSB221SDN | 2520 | 26.000M | ||
| KDS晶振 | 1XXB30000MBA | DSB221SDN | 2520 | 30.000M | ||
| KDS晶振 | 1XXB32000PAA | DSB221SDN | 2520 | 32.000M | ||
| KDS晶振 | 7ED03360A00 | DSB321SDN | 3225 | 33.6M | ||
| KDS晶振 | 7ED01638A03 | DSB321SDN | 3225 | 16.384M | ||
| KDS晶振 | 1XSE022579ARC | DSO321SR | 3225 | 22.5792M | 50PPM | |
| KDS晶振 | 1XXA26000FSB | DSA221SCL | 2520 | 26.000M | ||
| KDS晶振 | 1XXB38400MCB | DSB221SDN | 2520 | 38.4M | 3.3V | |
| KDS晶振 | 7EE05200A02 | DSB221SDN | 2520 | 52.000M | ||
| KDS晶振 | 1XXA10000MBA | DSA221SDN | 2520 | 10.000M | 3.3V | 0.5PPM |
| KDS晶振 | 1XXA26000MAA | DSA221SDN | 2520 | 26.000M | ||
| KDS晶振 | 1XXA32000MBA | DSA221SDN | 2520 | 32.000M | ||
| KDS晶振 | 1XXA20000CAA | DSA221SDN | 2520 | 20.000M | 3.3V | 1.5ppm |
| KDS晶振 | 1XTW16368FEA | DSB321SCL | 3225 | 16.368M | 2.8V | 2.5ppm |
| KDS晶振 | 1XSE009600AV | DSO321SV | 3225 | 9.6M | 3.3V | 100ppm |
| KDS晶振 | 1XSE098304AR2 | DSO321SR | 3225 | 98.304M | 3.3V | 50ppm |
| KDS晶振 | 1XTW38400MAA | DSB321SDN | 3225 | 38.400M |
