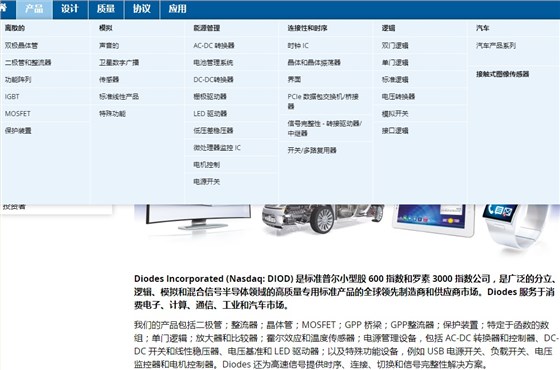

Diodes Incorporated (Nasdaq: DIOD) 是標準普爾小型股 600 指數和羅素 3000 指數公司，是廣泛的分立、邏輯、模擬和混合信號半導體領域的高質量專用標準產品的全球領先制造商和供應商市場。Diodes百利通亞陶晶振服務于消費電子、計算、通信、工業和汽車市場。

PI6CBF18501具有片上端接的超低功耗5輸出PCIe扇出緩沖器,PI6CBF18501ZLAIEX-13R。PI6CBF18501是一款5輸出、極低功耗PCIe Gen1/Gen2/Gen3/Gen4時鐘緩沖器。該器件采用參考輸入來扇出具有片上終端的100MHz低功耗差分晶振HCSL輸出。片上端接節省了24個外部電阻，使布局更容易。每個輸出的單獨OE引腳提供了更輕松的電源管理。該器件采用二極管的專利設計，設備使用Diodes的專有設計來實現滿足PCIe Gen1/Gen2/Gen3/Gen4要求的非常低的抖動。它提供了各種高級選項，例如通過SMBus提供不同的壓擺率和幅度，因此用戶可以輕松配置器件，以實現其各個板的最佳性能。

PI6CBF18501晶振特征：
1.8V電源電壓
HCSL輸入
5路差分低功耗HCSL輸出，帶片上終端
單獨的輸出使能
通過 SMBus為每個輸出提供可編程壓擺率和輸出幅度
3.3V容限SMBus接口支持
非常低的抖動輸出
差分周期到周期抖動 <50ps
差分輸出到輸出偏移 <50ps
PCIe Gen1/Gen2/Gen3/Gen4 兼容
支持工業溫度范圍：-40C 至 85C
完全無鉛且完全符合 RoHS 標準
不含鹵素和銻。“綠色”設備
對于需要特定變更控制的汽車應用
（即符合 AEC-Q100/101/200、PPAP 并
在 IATF 16949 認證設施中制造的部件）
包裝（無鉛和綠色）
40 引腳 5×5mm TQFN

PI6CBF18501產品參數：
功能 緩沖
輸出數量 5
輸出類型 HCSL
最大輸出頻率 (MHz) 250
附加抖動 (ps) 0.03
電源電壓 (V) 1.8
輸入類型 HCSL
偏斜 (ps) 50
環境或結溫 (°C) -40 至 85

應用于：刀片服務器，基站，機架服務器，路由器和交換機

PI6CBF18501具有片上端接的超低功耗5輸出PCIe扇出緩沖器,PI6CBF18501ZLAIEX-13R。

我們的產品包括二極管；整流器；晶體管；MOSFET；GPP 橋梁；GPP整流器；保護裝置；特定于函數的數組；單門邏輯；放大器和比較器；霍爾效應和溫度傳感器；電源管理設備，包括 AC-DC 轉換器和控制器、DC-DC 開關和線性穩壓器、電壓基準和 LED 驅動器；以及特殊功能設備，例如USB電源開關、負載開關、電壓監控器和電機控制器。Diodes 還為高速信號提供時序、連接、切換和信號完整性解決方案。
我們的差分時鐘緩沖器產品組合涵蓋各種輸出類型（LVPECL、LVDS輸出晶振、HCSL、低功耗HCSL）和不同數量的輸出。我們的緩沖器產品組合還包括具有用戶可選輸出且附加抖動極低的緩沖器。
1.提供超低附加抖動<0.01ps RMS
2.為設計提供最大的靈活性
3.提供 BOM 成本和電路板空間減少
