MTI-Milliren晶振設計并開發了一種超穩定恒溫晶體振蕩器（260系列），以替代銣振蕩器。該振蕩器已經開發用于這樣的應用，其中維持銣振蕩器的可比較的性能參數是關鍵的，而沒有可能損害系統設計目標的更高成本和固有磨損現象。

精密石英晶體振蕩器在滿足從衛星通信系統到電話基站和數字電話網絡等各種應用的需求方面發揮著關鍵作用。這些應用中的每一個都對當前可用的頻率源提出了嚴格的要求，不僅要求性能，還要降低成本。

銣振蕩器在很大程度上滿足了許多最嚴格的性能要求。但是，銣振蕩器無法滿足一些關鍵領域。它們是：熱穩定性，功耗，可靠性，使用壽命，尺寸和成本。另一方面，石英振蕩器通常不會出現這些缺點。然而，石英振蕩器尚未與銣振蕩器的性能相匹配的兩個參數是老化和預熱。對于必須具有低老化率的應用，可以使用諸如銫，羅蘭C或GPS的主要頻率標準來訓練石英貼片晶振并補償該特性。

260系列是利用SC切割石英諧振器和雙爐技術開發的，以便在許多方面提供與銣振蕩器相當的性能特征。開發260系列振蕩器的關鍵設計目標是：

·卓越的熱穩定性

·低相位噪聲

·低功耗

·縮小尺寸

·可制造性和一致性

·低成本

·20年的生活

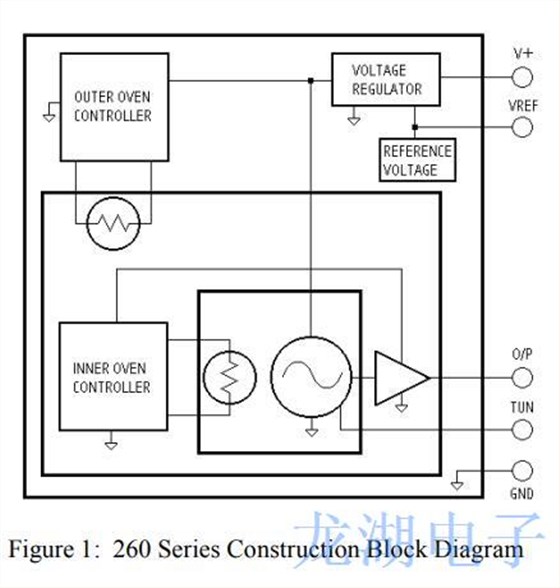

必須實現整體小尺寸的基本設計目標，以便最小化用于預熱的功率以及在連續操作期間。它還將支持低部件數量的目標，從而降低成本，同時使設計更適合大規模制造環境。為了達到<2e-10/100°C所需的熱穩定性和低相位噪聲，260系列設計采用了一個封閉在雙爐中的SC切割石英晶體。圖1顯示了振蕩器結構的框圖。石英有源晶體和維持電路位于內部烤箱內。

然后，內部烤箱組件由第二外部烤箱組件封閉。這為石英晶體振蕩器元件提供了高度穩定的溫控外殼，從而實現了出色的熱穩定性能以及低相位噪聲，尤其是在距離載波1Hz以下的頻率下。內部烤箱控制和輸出放大器電路也由外部烤箱組件封閉，如圖1中的框圖所示。這通過減少溫度變化對內部烤箱控制和放大器電路的影響而提供更好的熱穩定性。

1/5
