隨著"LTE"的普及,"毫微微小區"的重要性會增加."毫微微小區"是指在非常狹小的區域使用的基站.為了保持高速數據通信,基站區域內的利用用戶數量不得超過一定數量.在市中心等單位面積的便攜式終端利用用戶數密度高的地區,通過更加細致地分割通信區域,可以實現舒適的數據通信環境.并且,通信區域的細分化對消除因電波故障導致的無法連接區域也有效.具有比傳統微小區基站更精細的通信區域分配的"毫微微小區"基站被認為是有前景的.一般關于網絡基站中采用的都是比較高性能高要求的晶振,如差分晶振.

另外,"LTE"不僅具有便攜式電話,還具有將廣泛的電子設備導入便攜式電話服務的柔軟性

為了實現更廣泛的利用用途,計劃在各個家庭中設置"毫微微小區"的基地.將TV等AV機器和空調,微波爐,冰箱等"白物家電"連接到手機電話網上,設想在"云"上構筑家庭內部網絡.期待著可能從中產生的新服務擴大市場.創造將來的新市場也成為了"LTE"的使命之一.

關于向第四代的轉移

如上所述,"LTE"是為了從第三代手機電話網向第四代以世界共通的規格轉移而考慮的.有不阻礙順利轉移的顧慮.事實上,在服務初期階段,下行是"LTE"線路,上行是W-CDMA等現有規格的通信手段.這是因?yàn)榛A(chǔ)設施和服務區域的限制而致力于消除普通的障礙.

在第四代移動電話服務中,要求各個國家的頻率分配共同化,以使得能夠跨越國界實現更加無縫的通信.另外,正在研究寬帶寬的分配,以使能夠進行高速大容量通信.因此,現在利用較少,也設想在石英晶振高頻帶的頻率分配.

與"LTE"爭奪霸權的無線通信規格

作為下一代的無線通信服務,除了"LTE"以外,還考慮了幾種通信規格,標準化作業正在推進.下面簡單介紹"Mobile-WiMAX"和"TD-LTE".

"Mobile-WiMAX"是IEEE802.16e正在規格化的移動體的規格.原本,作為寬帶通信的規格,在難以鋪設光纖或高頻電纜的地域,作為用于無線連接最后一英里的固定站的規格而開始的"WiMAX"是基礎,將其擴展為能夠進行高速移動通信的規格

"Mobile-WiMAX"作為無線寬帶網絡的服務在各國開始.因?yàn)檎Z音通話也是可能的,可以和手機電話服務一樣,作為和現有的手機電話競爭的服務也受到關注.

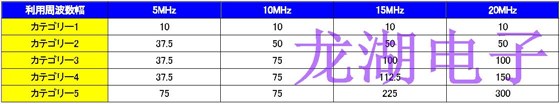

表1 LTE和移動Wi MAX的利用技術

"TD-LTE"是TDD(TimeDivisionDuplex時分雙工)方式的"LTE".由于在中國的引進具體化,印度,歐洲乃至美國,日本也計劃引進,關注度急速提高.TDD以同一頻率進行上行和下行,因此頻率資源的共有比較容易,適合WiMAX,PHS,TD-SCDMA等的替換.

在這些移動通信方式的競爭中,預計能夠起到提早實現更好服務和合理價格的作用,期待著能夠牽引下一代通信網的轉移.

「LTE便攜終端所要求的水晶設備器件

以實現下一代便攜終端所需的貼片晶振設備為首的電子部件所要求的要求內容,請考慮"智能手機"吧.

(1)多功能化

手機電話的多功能化正以非常快的速度發展著.搭載了無線LAN和Bluetooth等近距離無線通信功能,GPS,加速度傳感器等位置信息的收集功能,支持單調諧器等數字廣播服務,搭載電子貨幣功能,搭載數碼相機等數不勝數的功能為了實現各自的功能,需要很多電子零件.水晶器件的搭載數量也呈增加傾向.

(2)多模式多頻帶對應

許多第三代移動電話支持GSM系統等第二代通信功能和各國的頻帶,因?yàn)樗鼈冊试S在全世界廣闊的地區進行通信.為了實現這個,搭載了支持多模式多頻帶的RF電路.

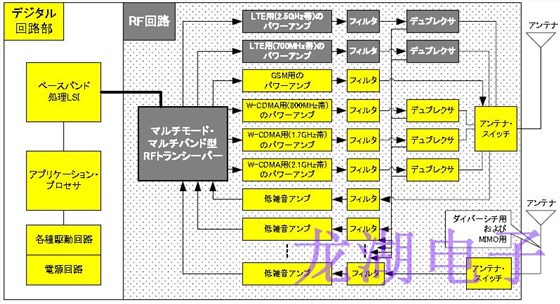

請舉出世界共通規格產生的智能手機的一個例子吧.支持GSM的初期機型搭載了4頻帶的GSM方式的RF回路.而支持3G的最新機種搭載了支持4頻帶GSM方式和4頻帶CDMA方式的RF回路.預計LTE規格的智能手機需要支持更多的模式和頻帶數.(圖1)

圖1LTE終端的RF電路的示例(支持多模式多頻帶導致肥大化)

為了應對小型化,有必要進一步提高零件的集成度,所以使用了很多最新的小體積石英晶振電子零件.此外,為了在各種頻帶中選擇信道,需要能夠提供高精度且穩定的頻率的液晶裝置.

動作時間的確保

最新的智能手機為了處理復雜的應用程序需要提高運算速度.因此,消耗電力有增加的傾向,確保運轉時間成為了一大課題.為了可以長時間工作,需要搭載盡可能大的2次電池模塊.希望電池越大,電子電路的面積越小,對于水晶器件也要求小型化.

總結

以"LTE"為首的下一代移動通信服務,為人們提供新的服務和舒適的交流,作為實現更好生活的基礎設施備受期待.

晶振器件是支持這些的重要的電子部件,"小型化""高精度•高穩定性"等的要求今后會進一步增強.
