以當今電子產品的發展形勢來看,未來向高性能,高度集成,小體積方向發展是必然的,如此一來,對石英晶振行業就相當于提出了新的需求,所以現在許多石英晶體廠家都在致力于研發小尺寸,高精度,低衰減,低相噪,高穩定的晶振生產技術;就在近日村田晶振公司就推出了一款用于Wi-Fi設備小型2016尺寸晶體諧振器.

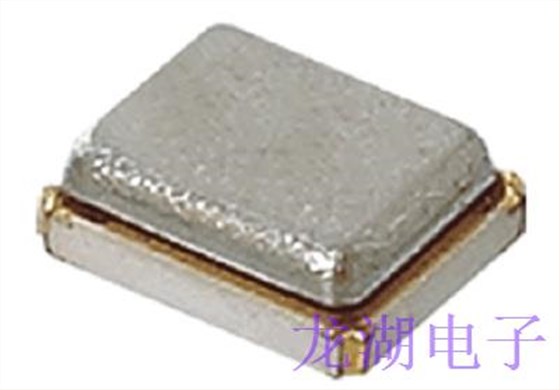

村田晶振公司是日本知名的頻率控制元件生產制造商,主要產品有石英晶體諧振器,有源晶振,TCXO晶振,差分晶振等晶振產品;在全球多地都有分銷點.株式會社村田制作所此次在2.0x1.6mm尺寸的高精度晶體諧振器中增加了用于Wi-Fi設備的XRCGB-F-S系列產品陣容.已經開始批量生產,也可提供樣品.
該產品在37.4/38.4/40MHz的高頻波段中實現了+/-10ppm的初始頻率精度,適宜用于移動設備和模塊設備.此外,工作溫度范圍為−40至+ 105°C,意味著它們可以承受高溫,使的該石英晶振非常適用于配備具有Bluetooth™ Low Energy或Zigbee®等無線功能的設備(照明器材,HEMS/BEMS等).下面以在頻點為37.4MHz,頻率溫度特性為±10ppm,且工作溫度是-30~+85℃條件下的該產品進行說明.
該產品的特征如下:
①該系列適用于高精度諧振器所需的應用.尤其是對數據采集和傳輸等通信時鐘來說,它是最好的.
②諧振器非常小(2.0 x 1.6 x 0.7 (mm)),有助于減小安裝面積.
③該系列符合RoHS指令,無鉛(第3階段).
該貼片晶振的應用范圍如下:
①配備了Wi-Fi,Bluetooth™的設備.
②無線模塊,頭戴式耳機,OTT（Over The Top),游戲設備,可穿戴設備,照明設備,HEMS/BEMS等.
該進口晶振的規格參數表如下:
|
產品型 |
晶體諧振器 |
|
系列名 |
XRCGB |
|
型號 |
HCR2016 |
|
頻率 |
37.4000MHz |
|
頻率公差 |
±10ppm max. (30±0.5℃) |
|
工作溫度范圍 |
-30℃to 85℃ |
|
頻率溫度特性 |
±10ppm max. |
|
頻率老化 |
±2ppm max./year |
|
等效串聯電阻(ESR) |
60Ω max. |
|
驅動電平(DL) |
300μW max |
|
負載電容量(Cs) |
6pF |
|
形狀 |
SMD |
|
清洗 |
不支持 |
|
長x寬 |
2.0x1.6mm |
規格料號:
|
頻率 |
頻率公差 |
頻率溫度特性 |
工作溫度范圍 |
型號 |
|
37.4MHz |
±10ppm |
±10ppm |
-30 ~ +85°C |
XRCGB37M400F1S1AR0 |
|
±20ppm |
-40 ~ +105°C |
XRCGB37M400F1S2FR0 |
||
|
38.4MHz |
±10ppm |
-30 ~ +85°C |
XRCGB38M400F1S1AR0 |
|
|
±20ppm |
-40 ~ +105°C |
XRCGB38M400F1S2GR0 |
||
|
40.0MHz |
±10ppm |
-30 ~ +85°C |
XRCGB40M000F1S1AR0 |
|
|
±20ppm |
-40 ~ +105°C |
XRCGB40M000F1S2FR0 |
*如您想要了解其他條件下的該產品的性能,您可以聯系我們,電話。。。。

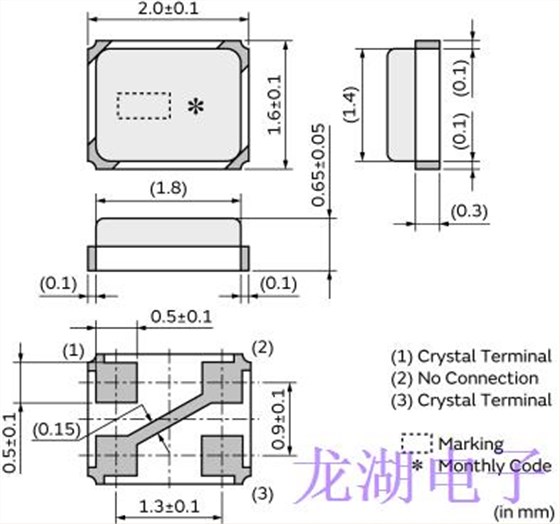

該村田晶振的外觀尺寸圖如下:
單從這一條件下的該產品就能夠看出改系列產品性能的優越性,不僅具備耐高溫的性能,還具備高精度,低負載的性能特性,最重要的就是其高精度,小體積的十分符合當今電子產品的發展需求,所以它才能夠在WIFI等一些列電子設備上得到廣泛的應用.
